Beschrijving
Verwijderbare volledig verlengbare laderails van 37 mm breed, gemaakt van roestvrij staal SUS304 (V2A of 1.4301).
Toepassing:
Deze corrosiebestendige lade-uitschuifstukken zijn ideaal voor zware en vochtige omgevingen en kunnen onder andere op schepen en boten worden gebruikt.
Deze hoogwaardige, roestvrijstalen volledige verlengstukken van roestvrij staal V2A (SUS304) zijn ook geschikt voor toiletten, sauna’s, zwembaden, laboratoria, voedselverwerkingsruimtes en de medische sector.
Het draagvermogen per paar bedraagt tot 45 kg, afhankelijk van de nominale lengte.

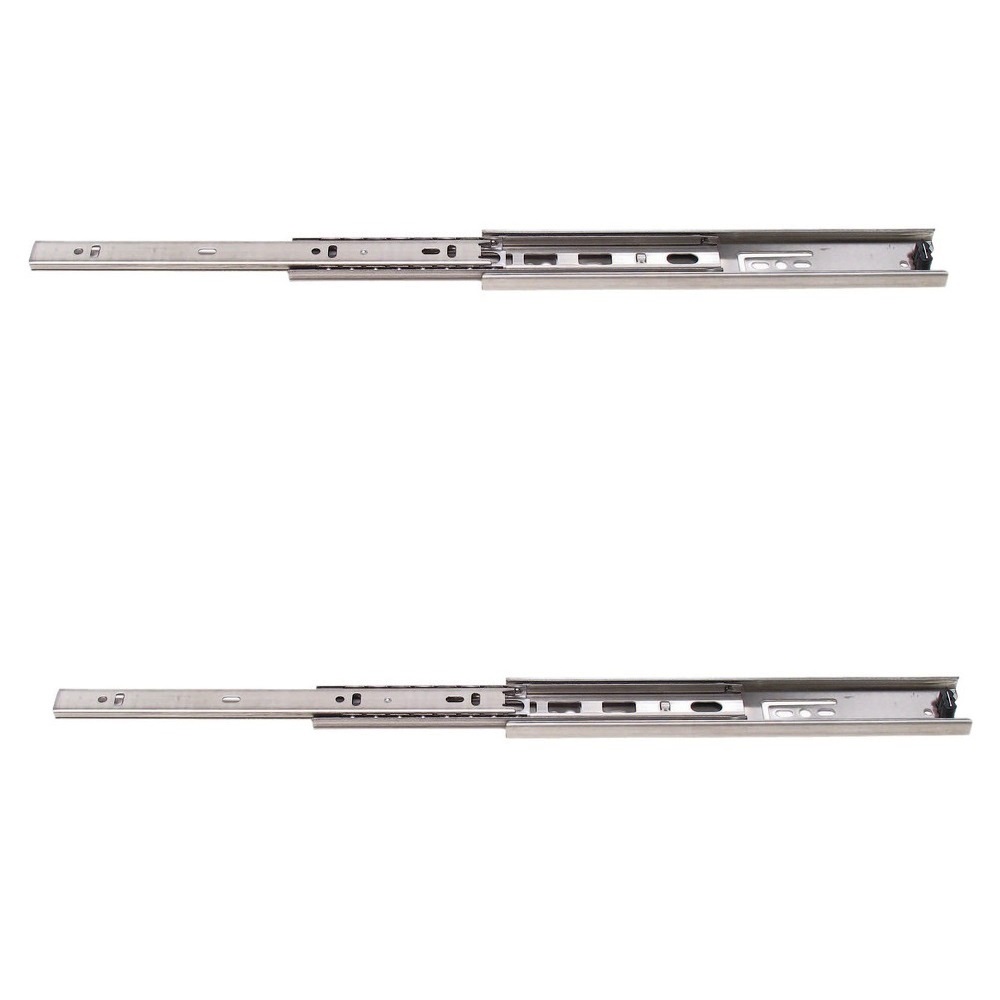

Bijzonder praktisch: de lade kan indien nodig gemakkelijk worden verwijderd door de hendel aan de zijkant te bedienen (zie foto).
De geleiderails hebben een bufferelement voor de eindpositie, wat het geluid vermindert wanneer de lade wordt gesloten.
Bovendien hebben deze volledige uittrekelementen een vergrendelingsfunctie. De lade zit vast in gesloten toestand.
Het gebruikte roestvrijstalen 1.4301 (SUS304, V2A) zorgt voor een hoge corrosiebestendigheid en vergemakkelijkt reiniging in veel veeleisende binnen- en buitenomgevingen.
De twee geleiderails kunnen zowel aan de linker- als rechterkant worden gebruikt.
Assemblage:
De ladegeleiders zijn gemonteerd aan de zijkant van de romp en aan de lade.
De geleiderails worden geïnstalleerd met M4 pankop, platte kop of platte ronde schroeven.
Om ervoor te zorgen dat de bevestigingsgaten toegankelijk zijn, moet de geleider dienovereenkomstig in de middelste stand worden gezet.
Eigenschappen:
- Type: Volledig uittrekbare loper
- Draagvermogen: 29 – 45 kg, afhankelijk van de nominale lengte (zie tabel)
- De lade kan worden verwijderd
- Breedte: 37 mm
- Met buffer voor rustig sluiten
- Met in elkaar grijpende functie
- Kan aan de linker- en rechterkant worden geïnstalleerd
- Corrosiebestendig
- Duurzaam en stabiel
Inbegrepen in de levering:
- 2 delen (één paar) volledige uitschuifbare constructies gemaakt van roestvrij staal SUS304 (V2A of 1.4301)
- Dit item bevat geen montageschroeven
Materiaal:

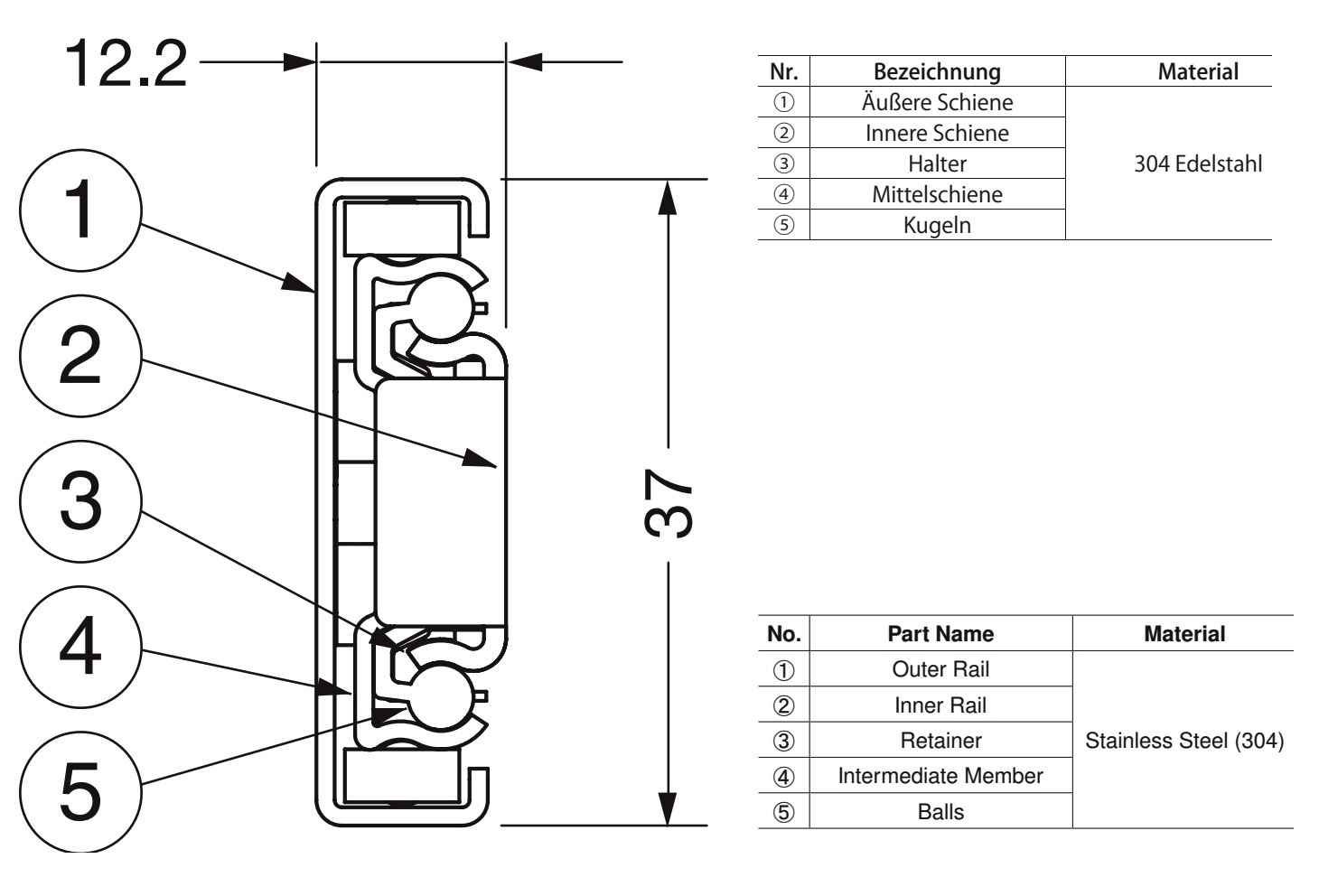

- Alle onderdelen (buitenrail, binnenrail, slede, middenrail en de kogels) zijn gemaakt van roestvrij staal (zie afbeelding):
Oppervlak:
- Roestvrij staal, ongecoat
Afmetingen:

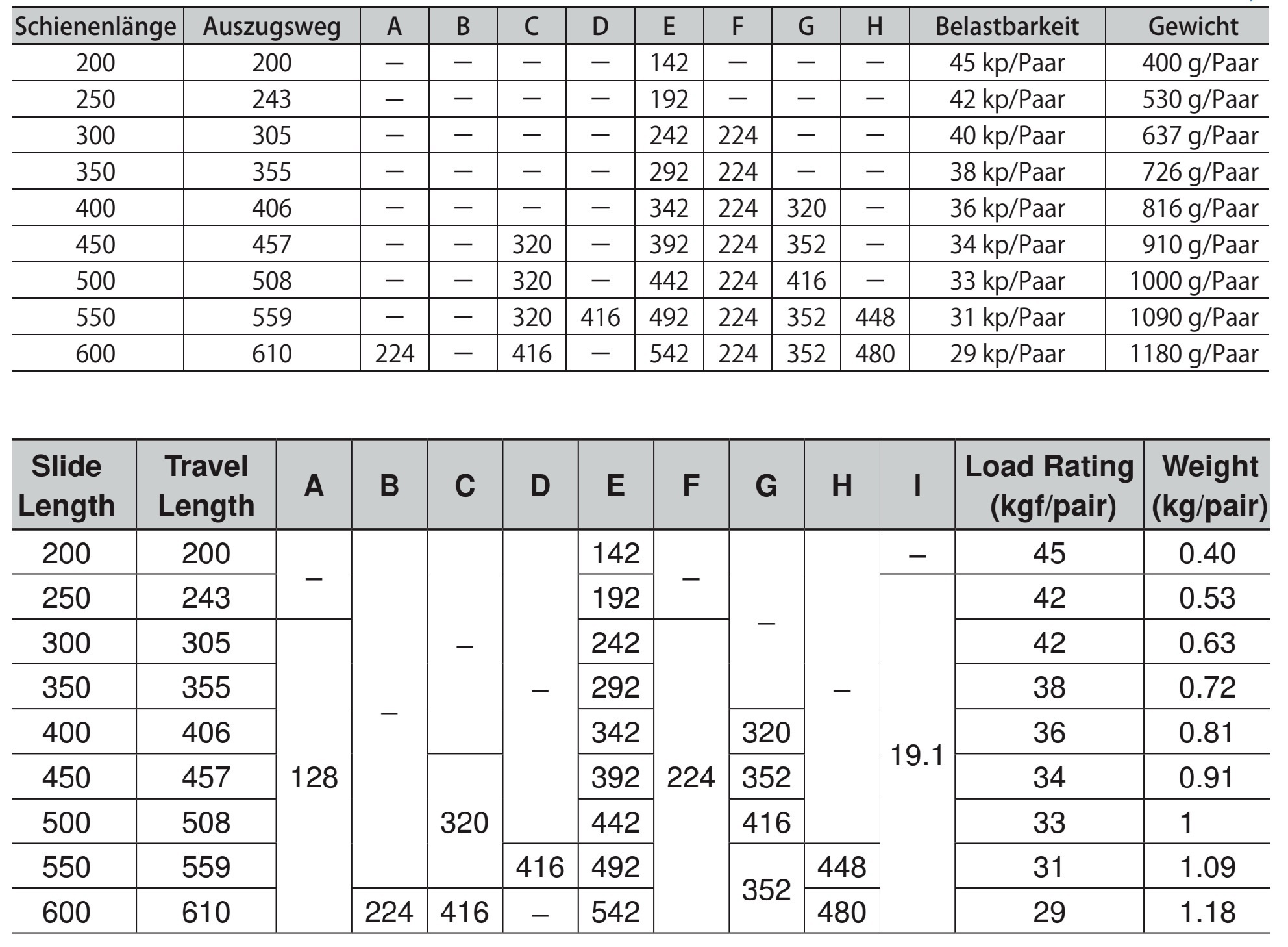

Voor afmetingen zie technische tekening (mm) en de tabel met gegevens:
Referentienummer van de fabrikant:
- Nominale lengte 200 mm: 190-118-877, ESR-3813-8
- Nominale lengte 250 mm: 190-118-878, ESR-3813-10
- Nominale lengte 300 mm: 190-118-879, ESR-3813-12
- Nominale lengte 350 mm: 190-118-880, ESR-3813-14
- Nominale lengte 400 mm: 190-118-881, ESR-3813-16
- Nominale lengte 450 mm: 190-118-882, ESR-3813-18
- Nominale lengte 500 mm: 190-118-883, ESR-3813-20
- Nominale lengte 550 mm: 190-118-884, ESR-3813-22
- Nominale lengte 600 mm: 190-118-885, ESR-3813-24
Fabrikant: SUGATSUNE / LAMP® (Japan)
