Beschrijving

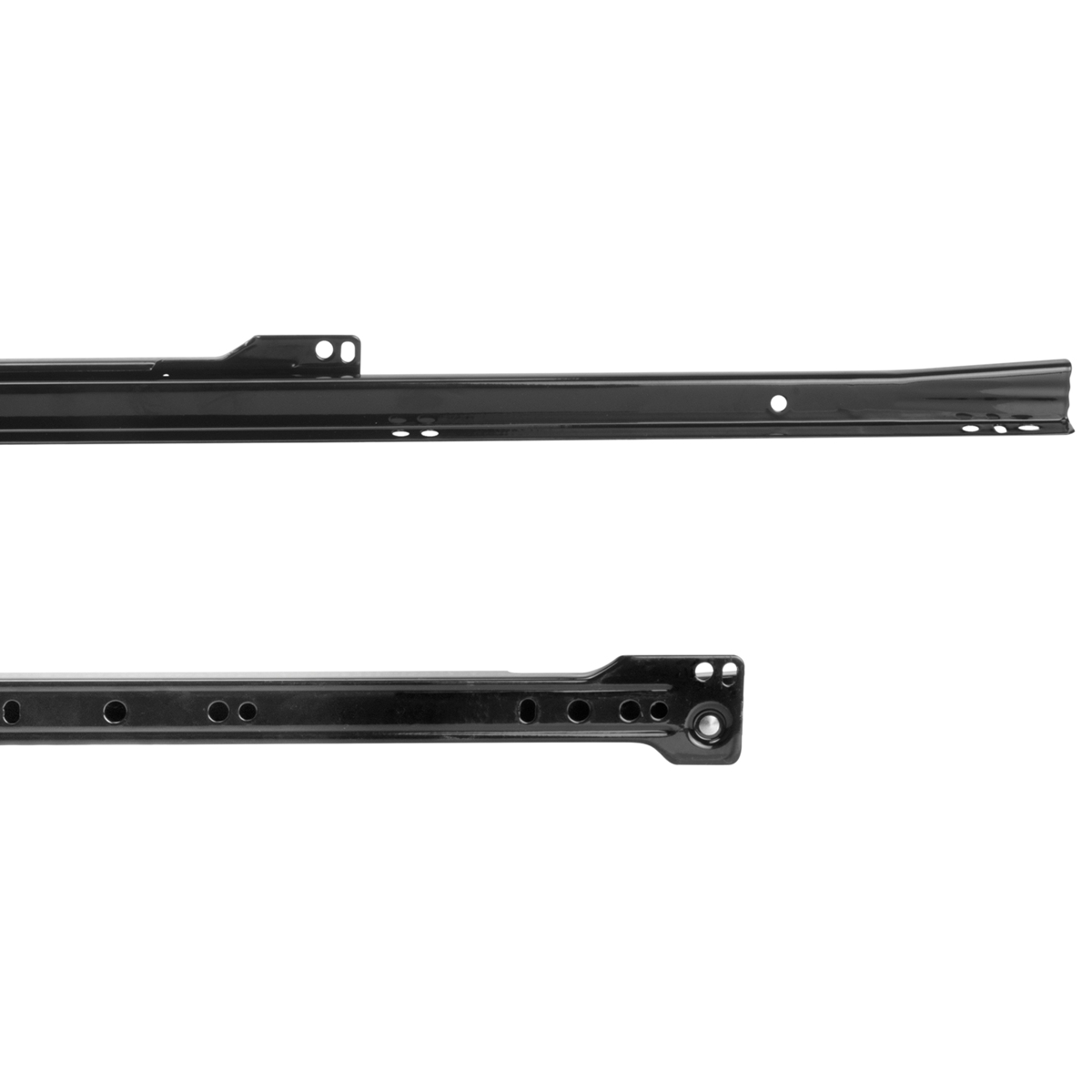

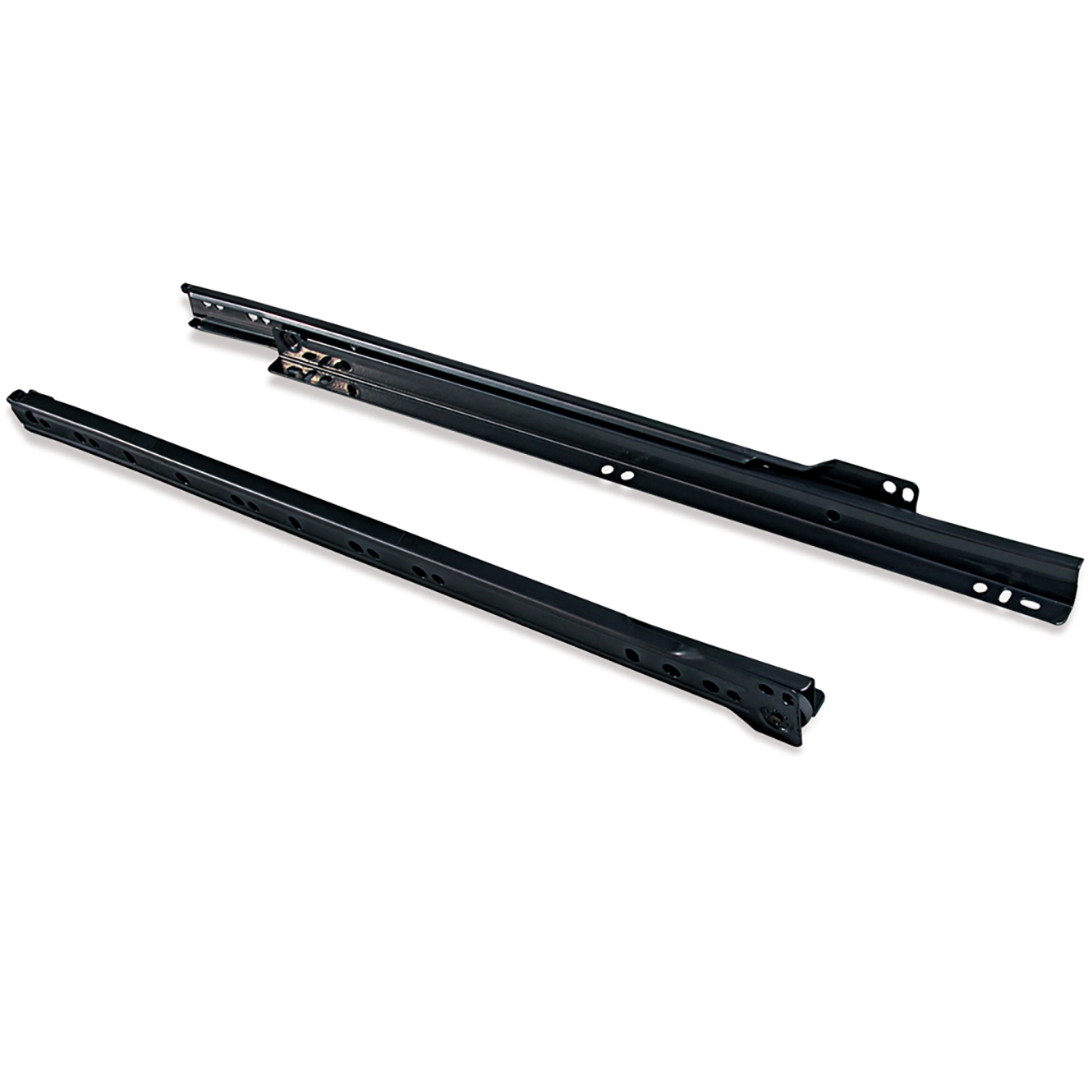

Rollerstuwgeleiders 4389214 van staal, gedeeltelijke verlenging, zwart geverfd, RAL 9005, 600 mm (23-5/8″)
Toepassing:
Stalen geleiderails, met gedeeltelijke uittrekbaarheid, voor houten lade, uittrekbare plank, houten lade, keukenmeubels, kantoormeubelen, huismeubilair.
De ladegeleidingen 4389214 gemaakt van robuust staal, nominale lengte 600 mm (23-5/8″), met geïntegreerde zelfsluitende werking waardoor de lades kunnen rollen.
Deze lade-uitschuifbare kussens hebben een uitrolbescherming. De lade kan in open stand worden vastgezet.
De lade is eenvoudig te verwijderen.
De geleiderails 4389214 eenvoudig, gemakkelijk te produceren, tolerant, veilig en duurzaam zijn.
Dankzij het zwarte RAL 9005-oppervlak mengen de rolglijbanen zich harmonieus in moderne meubelontwerpen en onderstreepen ze een lineair ontwerp.

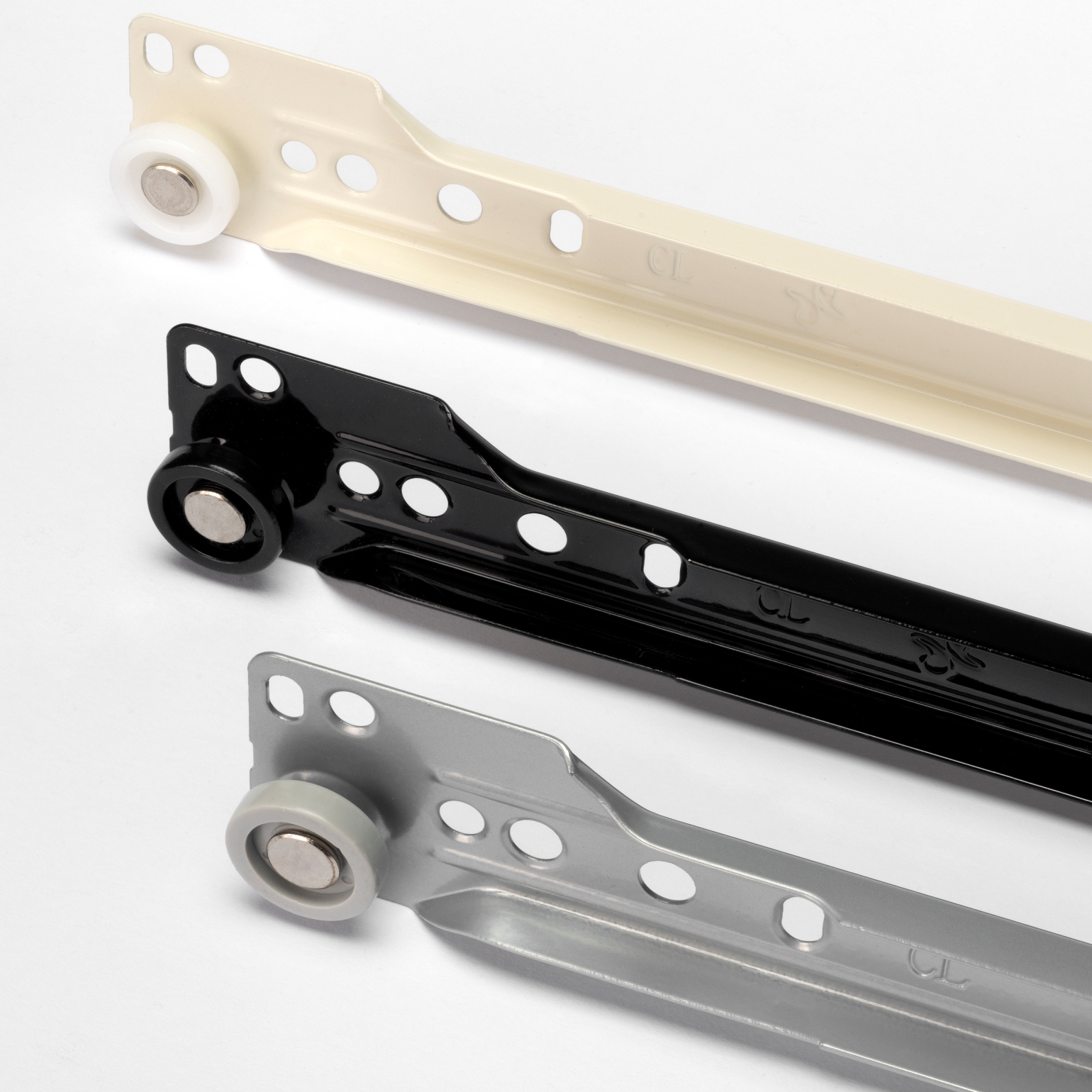

De laderails met gedeeltelijke verlenging zijn verkrijgbaar in drie oppervlaktekleuren: wit, zwart en metallic grijs.
De hoogwaardige rolgeleiders 4389214 zijn ideaal voor:
- Houten lade
- Uittrekbare lade
- Houten lade
- Keukenmeubels
- Kantoormeubilair
- Woonmeubilair
Materiaal:
De rolgeleiders 4389214 zijn gemaakt van robuust staal.
Oppervlak:
- Zwart gelakt, RAL 9005
Assemblage:

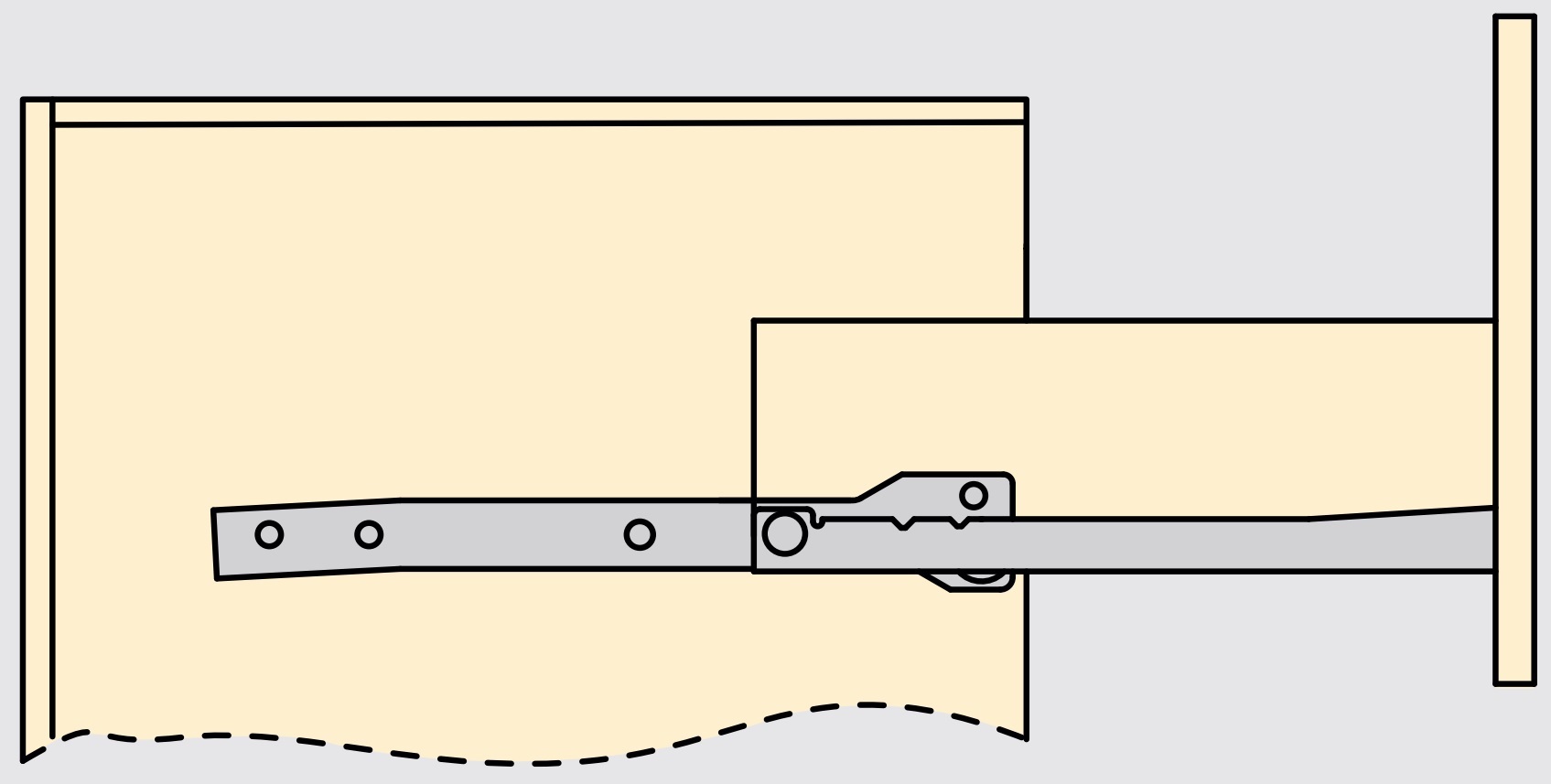

- De rolgeleiders worden bevestigd aan de ladebodem
- De bodyrail is bevestigd aan het lichaam op een afstand van 2 mm tot de rand
- De lade-uittrekelementen worden geïnstalleerd met ⌀5 mm euroschroeven met platte kop of met schroeven met platte kop, diameter ⌀3,5 mm
- Voor installatie met de euroschroeven moeten gaten van ⌀5 mm in de behuizing vanaf de vloer worden voorgeboord op een hoogte van 18,25 mm (23/32″)
- Optioneel kan een soft-close demper worden gebruikt (niet inbegrepen), zie hieronder (voor meer details zie

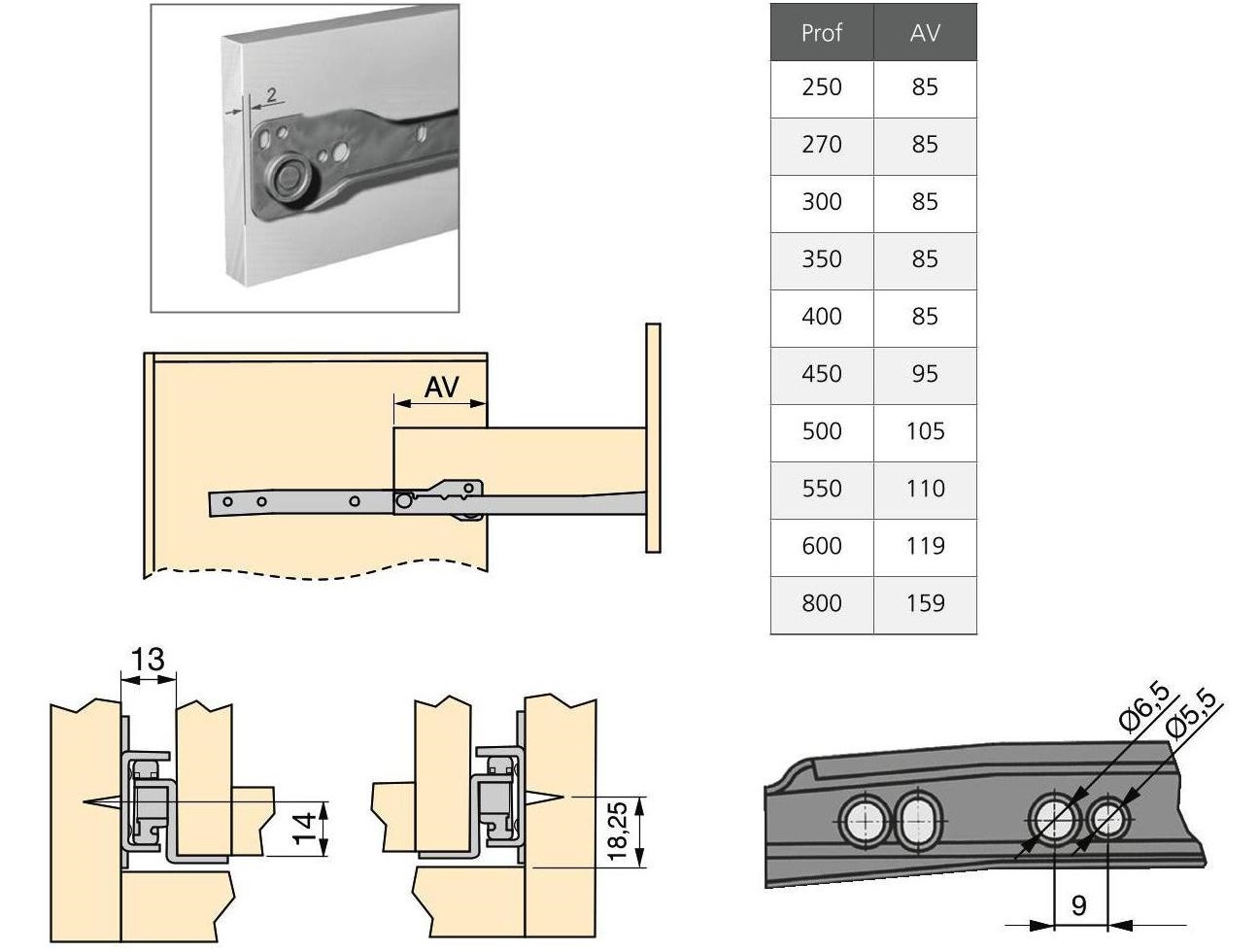

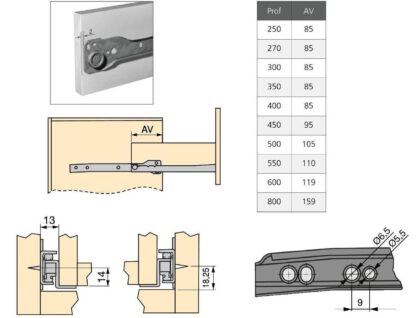

montagetekening
)
Eigenschappen:
- Laadvermogen (laadvermogen): 200 N (20,5 kp)
- Afmeting: 600 mm (23-5/8″)
- Maximaal laadvermogen (laadvermogen): 20 kg
- Met zelfsluitende op laatste 6 cm
- Met anti-roll bescherming
- Eenvoudig verwijderen van de lade
- Zichtbaar leiderschap
- Robuust
- Soepel verlopen, zelfs wanneer de laadcapaciteit volledig wordt benut
- Gemaakt van staal
- Zwart gelakt, RAL 9005
- Hoge merkkwaliteit van UMAXO®
Afmetingen:

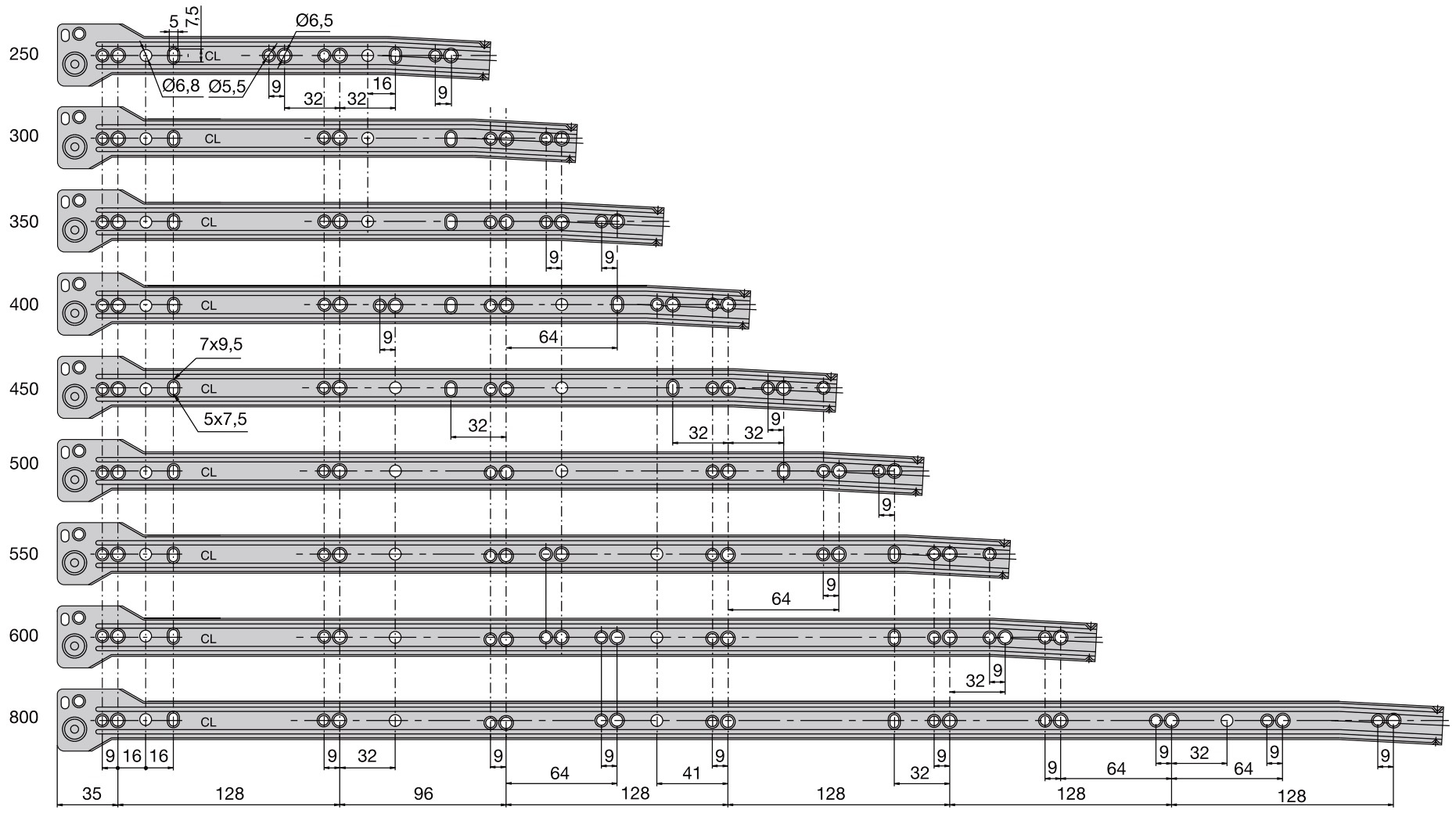

Voor meer afmetingen en details, zie technische tekening.
- Nominale lengte van geleiderails: 600 mm (23-5/8″)

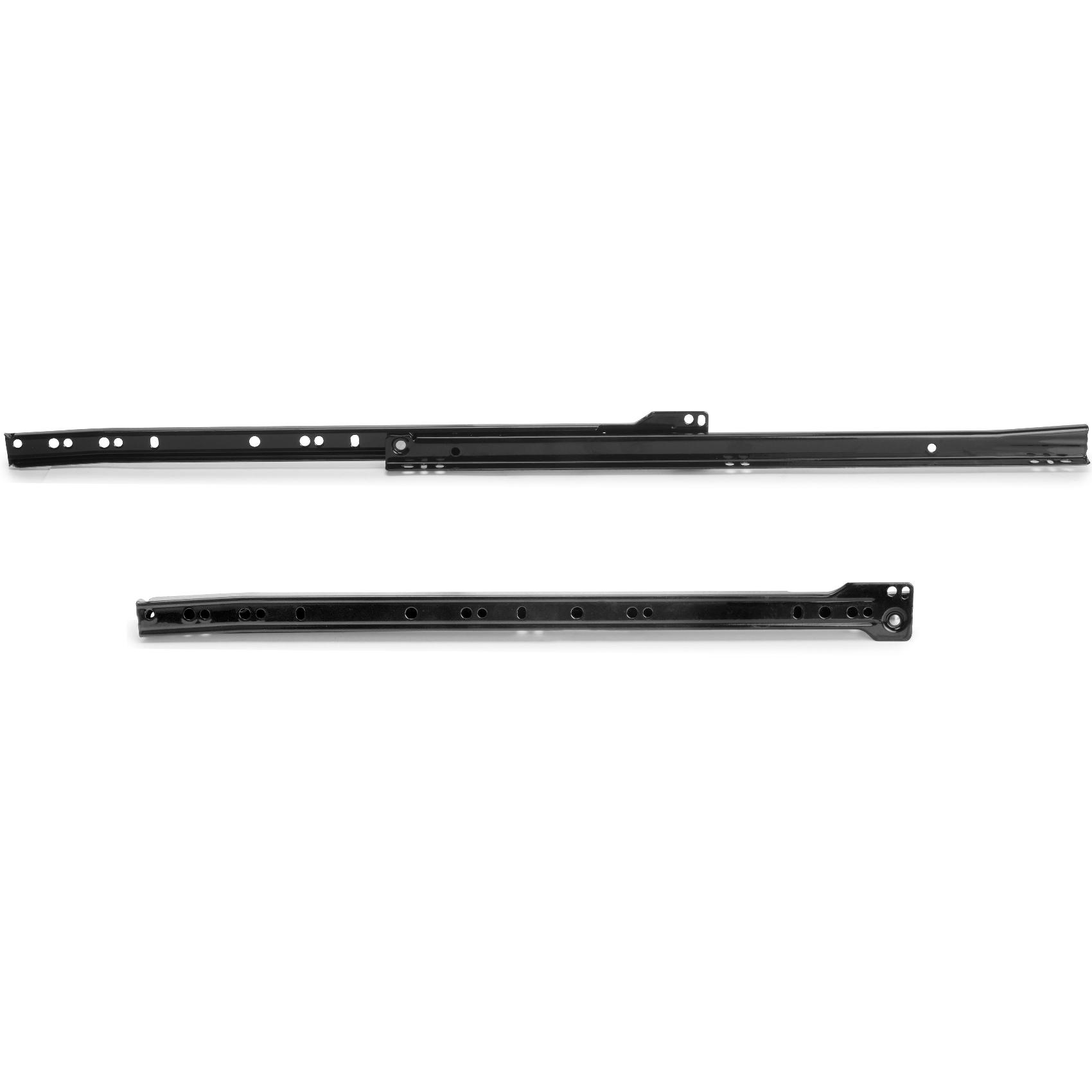

- Verlenglengte: 515 mm (20-9/32″)
- Afstand tussen de behuizing en de lade: 13 mm (1/2″)
Inbegrepen in de levering:
- 2 stukken rollende stuwgeleiders 4389214 van staal gemaakt (rechts en links)
- Dit item bevat geen montageschroeven
Bekijk de productvideo:
Referentienummer van de fabrikant:
- Object-ID: 4389214
Fabrikant: EMUCA
