Beschrijving

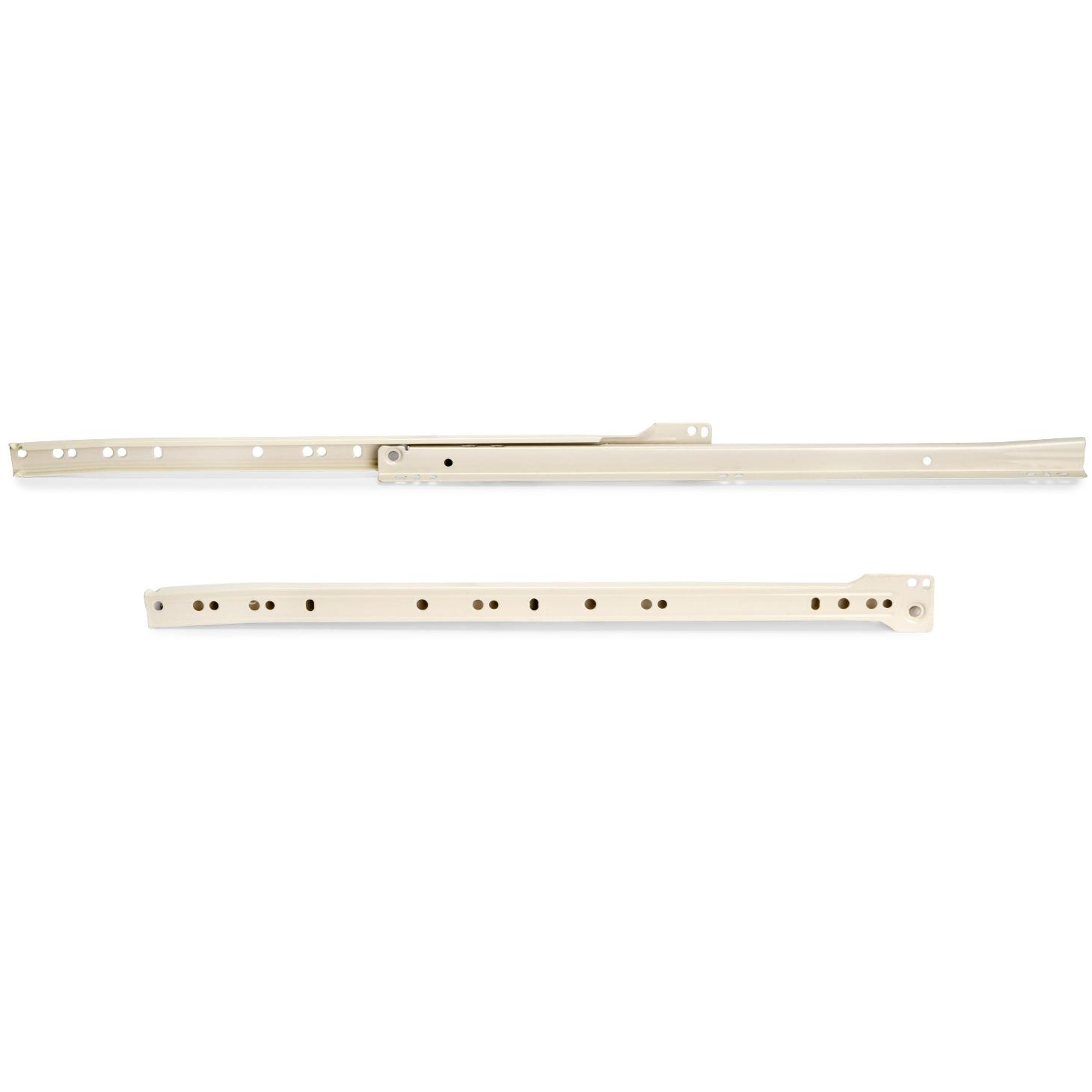

Stalen roldrukgeleiders, gedeeltelijk uittrekbaar, wit gelakt, RAL 9001, 400 mm (15-3/4″), 4388812
Toepassing:

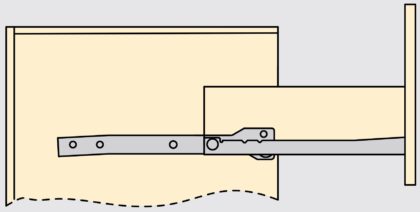

Stalen geleiderails, met gedeeltelijke uittrekbaarheid, voor houten lade, uittrekbare plank, houten lade, keukenmeubels, kantoormeubelen, huismeubilair.
De ladegeleiders 4388812 gemaakt van robuust staal, nominale lengte 400 mm (15-24/32″), met geïntegreerde zelfsluitende werking waardoor de laden kunnen rollen.
Deze lade-uittrekelementen zijn voorzien van een uitrolbeveiliging en de lade kan in de open stand worden vastgezet.
De lade is eenvoudig te verwijderen.
De geleiderails 4388812 zijn eenvoudig, gemakkelijk te vervaardigen, tolerantieflexibel, veilig en duurzaam.

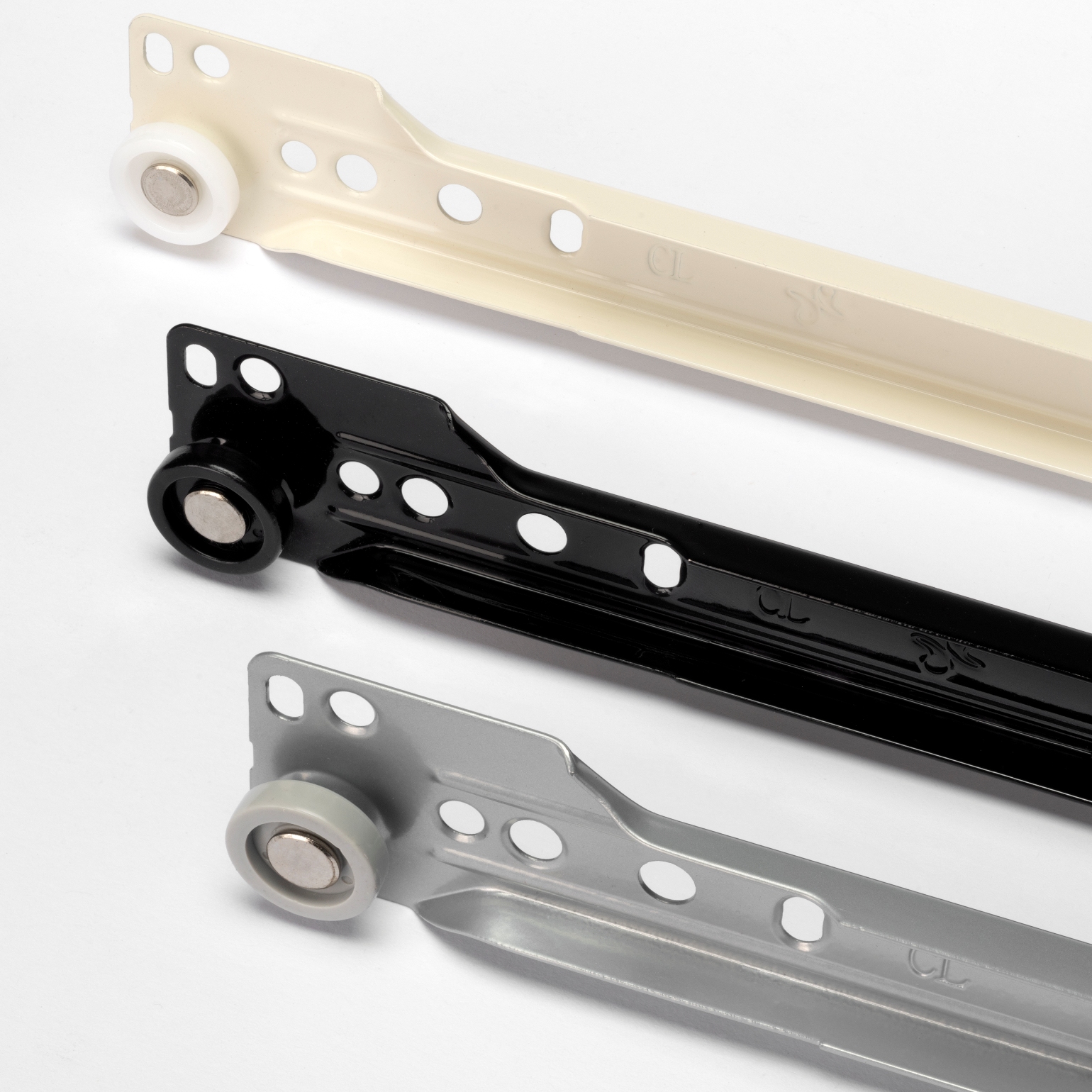

De laderails met gedeeltelijke verlenging zijn verkrijgbaar in drie oppervlaktekleuren: wit, zwart en metallic grijs.
De hoogwaardige rolgeleidingen 4388812 zijn ideaal voor:
- Houten lade
- Uittrekbare lade
- Houten lade
- Keukenmeubels
- Kantoormeubilair
- Woonmeubilair
Materiaal:
De rolgeleiders 4388812 zijn gemaakt van robuust staal.
Oppervlak:
- Wit gelakt, RAL 9001
Assemblage:
- De rolgeleiders worden bevestigd aan de ladebodem
- De bodyrail is bevestigd aan het lichaam op een afstand van 2 mm tot de rand
- De lade-uittrekelementen worden geïnstalleerd met ⌀5 mm euroschroeven met platte kop of met schroeven met platte kop, diameter ⌀3,5 mm
- Voor installatie met de euroschroeven moeten gaten van ⌀5 mm in de behuizing vanaf de vloer worden voorgeboord op een hoogte van 18,25 mm (23/32″)
- Optioneel kan een soft-close demper worden gebruikt (niet inbegrepen), zie hieronder (voor meer details zie

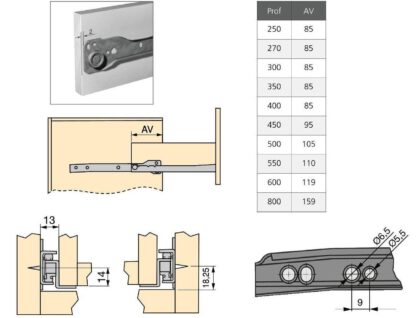

montagetekening
)
Eigenschappen:
- Laadvermogen (laadvermogen): 200 N (20,5 kp)
- Afmetingen: 400 mm (15-3/4″)
- Maximaal laadvermogen (laadvermogen): 20 kg
- Met zelfsluitende op laatste 6 cm
- Met anti-roll bescherming
- Eenvoudig verwijderen van de lade
- Zichtbaar leiderschap
- Robuust
- Gemaakt van staal
- Wit gelakt, RAL 9001
- Hoge merkkwaliteit van UMAXO®
Afmetingen:

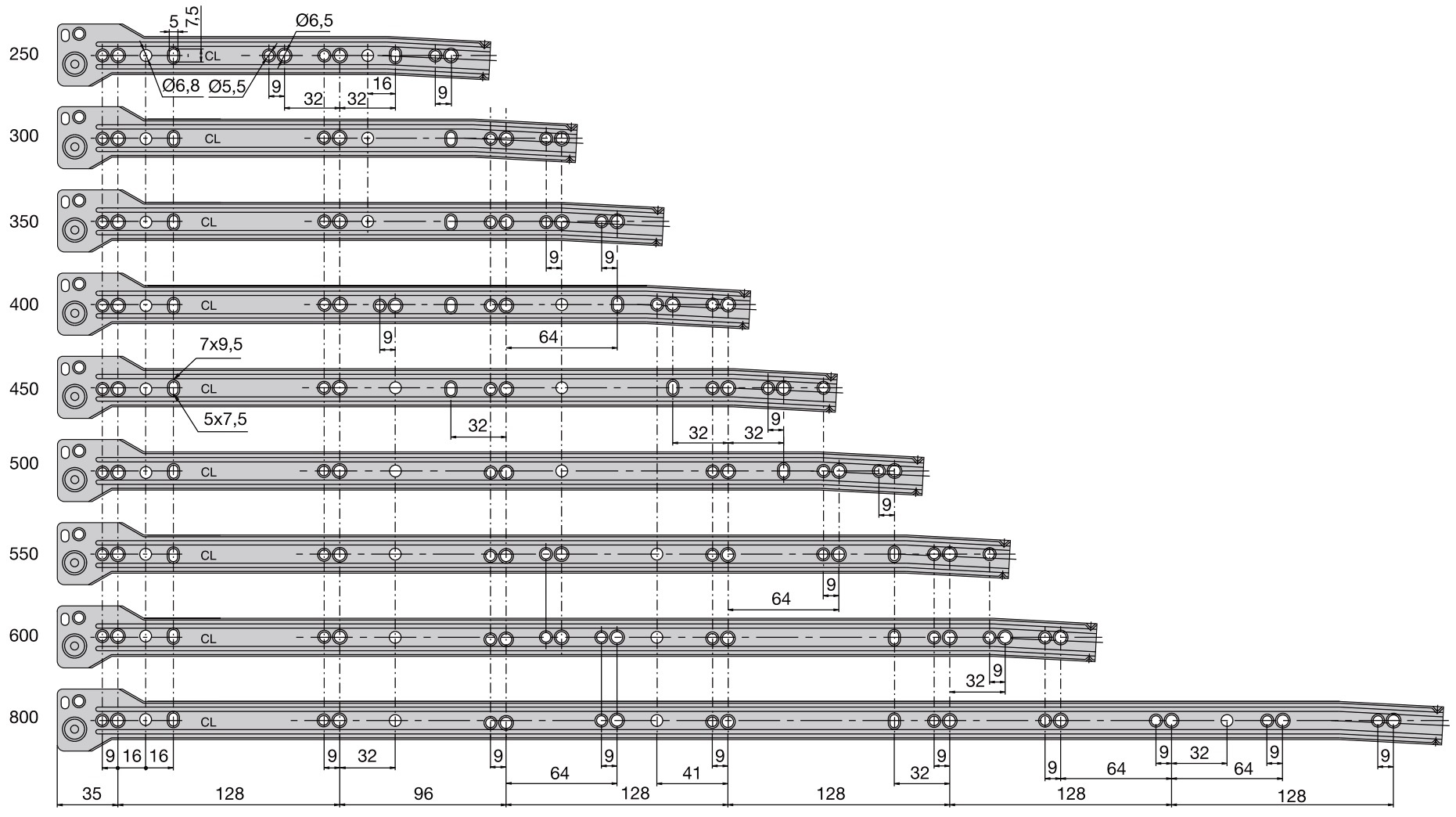

Voor meer afmetingen en details, zie technische tekening.
- Nominale lengte van de geleiderails: 400 mm (15-3/4″)
- Focuser lengte: 315 mm (12-13/32″)
- Afstand tussen de behuizing en de lade: 13 mm (1/2″)
Inbegrepen in de levering:
- 2 stalen rolgeleiders 4388812 (rechts en links)
Bekijk de productvideo:
Referentienummer van de fabrikant:
- Object-ID: 4388812
Fabrikant: EMUCA
