Beschrijving
Roldrukgeleiders van 4389014 staal, gedeeltelijk uittrekbaar, zwart gelakt, RAL 9005, nominale lengte: 500 mm (19-11/16″)
Toepassing:
Stalen geleiderails, met gedeeltelijke uittrekbaarheid, voor houten lade, uittrekbare plank, houten lade, keukenmeubels, kantoormeubelen, huismeubilair.
De ladegeleiders 4389014 gemaakt van robuust staal, nominale lengte 500 mm (19-11/16″), met geïntegreerde zelfsluitende werking waardoor de laden kunnen rollen.
Deze lade-uittrekelementen zijn voorzien van een uitrolbeveiliging en de lade kan in de open stand worden vastgezet.
De lade is eenvoudig te verwijderen.
De geleiderails 4389014 zijn eenvoudig, gemakkelijk te vervaardigen, flexibel in tolerantie, veilig en duurzaam.
De laderails met gedeeltelijke verlenging zijn verkrijgbaar in drie oppervlaktekleuren: wit, zwart en metallic grijs.
De hoogwaardige rolgeleidingen 4389014 zijn ideaal voor:
- Houten lade
- Uittrekbare lade
- Houten lade
- Keukenmeubels
- Kantoormeubilair
- Woonmeubilair
Materiaal:
De rolgeleiders 4389014 zijn gemaakt van robuust staal.
Oppervlak:
- Zwart gelakt, RAL 9005
Assemblage:
- De rolgeleiders worden bevestigd aan de ladebodem
- De bodyrail is bevestigd aan het lichaam op een afstand van 2 mm tot de rand
- De lade-uittrekelementen worden geïnstalleerd met ⌀5 mm euroschroeven met platte kop of met schroeven met platte kop, diameter ⌀3,5 mm
- Voor installatie met de euroschroeven moeten gaten van ⌀5 mm in de behuizing vanaf de vloer worden voorgeboord op een hoogte van 18,25 mm (23/32″)
- Optioneel kan een soft-close demper worden gebruikt (niet inbegrepen), zie hieronder (voor meer details zie
montagetekening
)
Eigenschappen:
- Laadvermogen (laadvermogen): 200 N (20,5 kp)
- Afmeting: 500 mm (19-11/16″)
- Maximaal laadvermogen (laadvermogen): 20 kg
- Met zelfsluitend op de laatste 6 cm
- Met anti-roll bescherming
- Eenvoudig verwijderen van de lade
- Zichtbaar leiderschap
- Robuust
- Gemaakt van staal
- Zwart gelakt, RAL 9005
- Hoge merkkwaliteit van UMAXO®
Afmetingen:

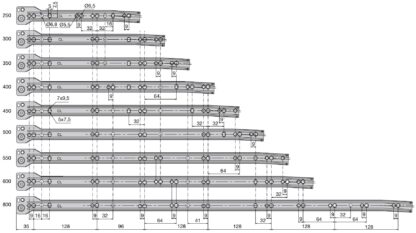

Voor meer afmetingen en details, zie technische tekening.
- Nominale lengte van de geleiderails: 500 mm (19-11/16″)
- Verlenglengte: 415 mm (16-11/32″)
- Afstand tussen de behuizing en de lade: 13 mm (1/2″)
Inbegrepen in de levering:
- 2 stalen roldrukgeleiders 4389014 (1 stuk aan de rechterkant en 1 aan de linkerkant)
- Dit item bevat geen montageschroeven
Bekijk de productvideo:
Referentienummer van de fabrikant:
- Object-ID: 4389014
Fabrikant: EMUCA
