Beschrijving

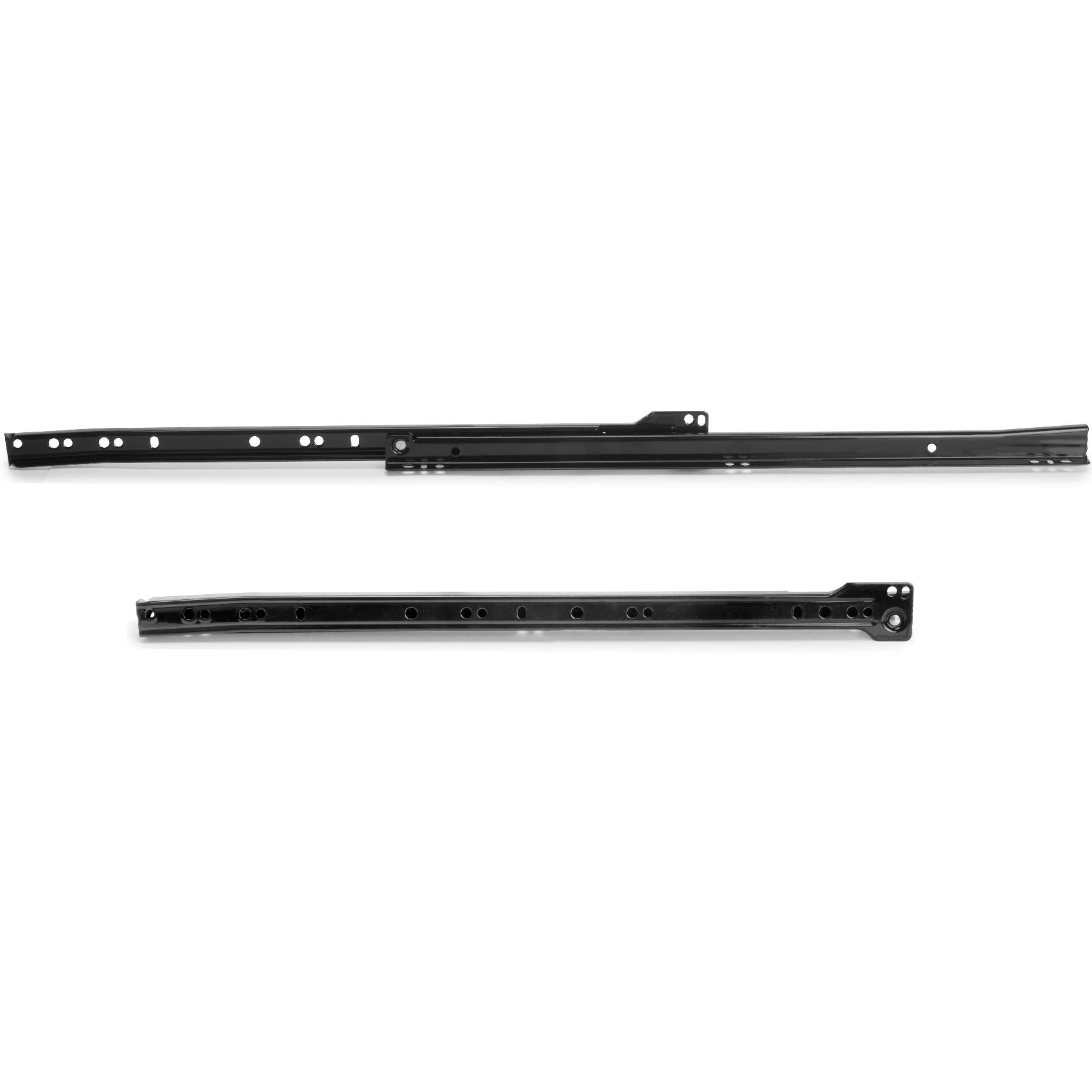

Roldrukgeleiders van 4388614 staal, zwart gelakt, RAL 9005, 300 mm (11-13/16″)
Toepassing:
Stalen rolgeleiders, met gedeeltelijk uittrekbaar, voor houten laden, plankuittreksels, houten lades, keukenmeubels, kantoormeubelen, huismeubilair.
De ladegeleiders 4388614 gemaakt van robuust staal, met geïntegreerde zelfsluiting en nominale lengte 300 mm (11-13/16″) zorgen voor een soepele, rustige loop.
Deze lade pull-outs hebben de uitrolbeveiliging, de lade kan in de open positie worden bevestigd.
De lade is eenvoudig te verwijderen.
De geleiderails 4388614 zijn eenvoudig, gemakkelijk te vervaardigen, flexibel in tolerantie, veilig en duurzaam.
De laderails met gedeeltelijke verlenging zijn verkrijgbaar in drie oppervlaktekleuren: wit, zwart en metallic grijs.
De hoogwaardige roldrukgeleiders 4388614 zijn ideaal voor:
- Houten lade
- Uittrekbare lade
- Houten lade
- Keukenmeubels
- Kantoormeubilair
- Woonmeubilair
Materiaal:
De 4388614 van de roldrukgeleidingen zijn gemaakt van robuust staal.
Oppervlak:
- Zwart gelakt, RAL 9005

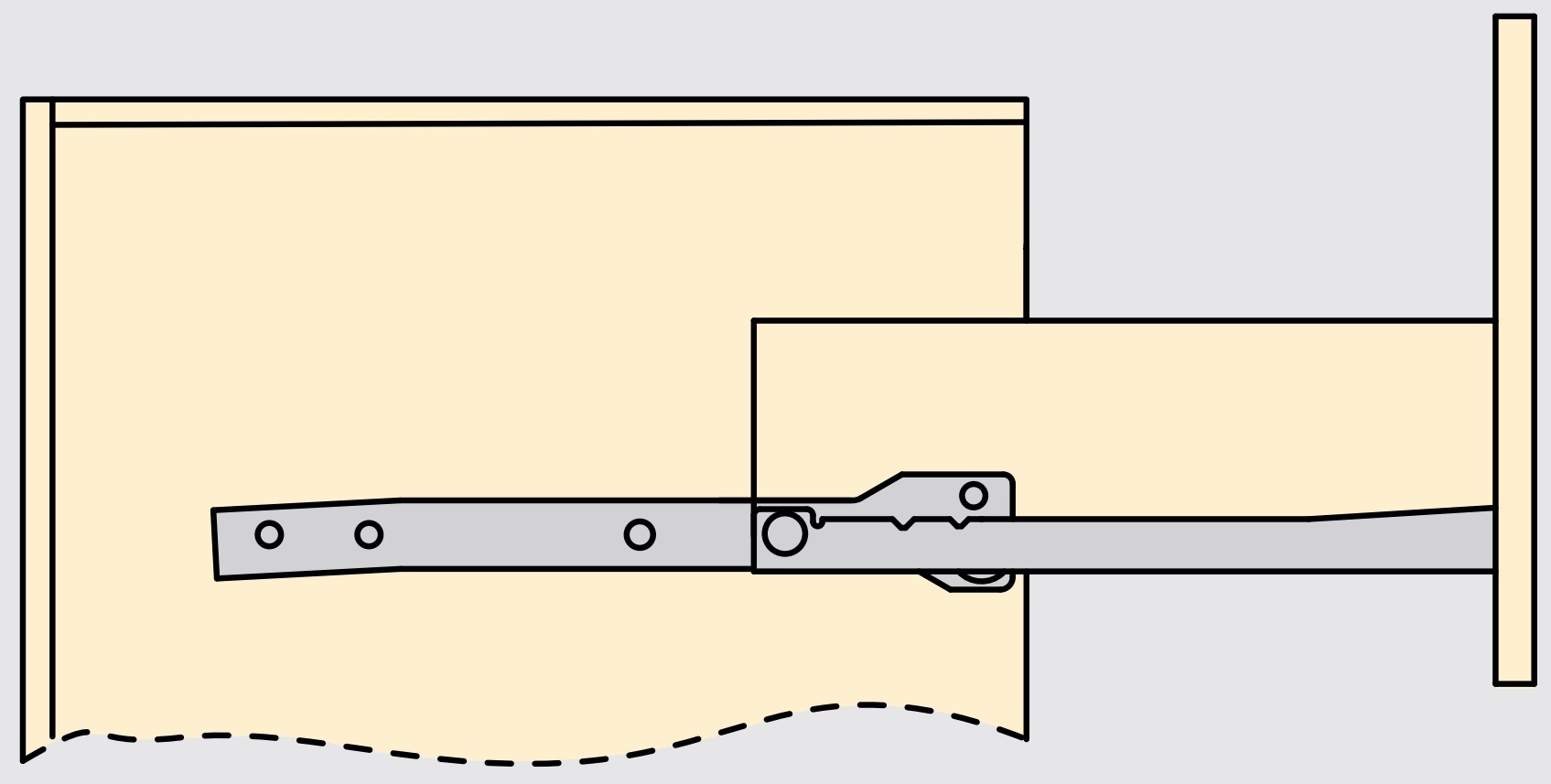

Assemblage:
- De rolgeleiders worden bevestigd aan de ladebodem
- De bodyrail is bevestigd aan het lichaam op een afstand van 2 mm tot de rand
- De lade-uittrekelementen worden geïnstalleerd met ⌀5 mm euroschroeven met platte kop of met schroeven met platte kop, diameter ⌀3,5 mm
- Voor installatie met de euroschroeven moeten gaten van ⌀5 mm in de behuizing worden voorgeboord op een hoogte van 18 mm tot 25 mm vanaf de vloer
- Optioneel kan een soft-close demper worden gebruikt (niet inbegrepen), zie hieronder (voor meer details zie
montagetekening
)
Eigenschappen:
- Laadvermogen (laadvermogen): 200 N (20,5 kp)
- Afmeting: 300 mm (11-13/16″)
- Maximaal laadvermogen (laadvermogen): 20 kg
- Met zelfsluitende op laatste 6 cm
- Met anti-roll bescherming
- Eenvoudig verwijderen van de lade
- Zichtbaar leiderschap
- Robuust
- Gemaakt van staal
- Zwart gelakt, RAL 9005
- Hoge merkkwaliteit van UMAXO®
Afmetingen:

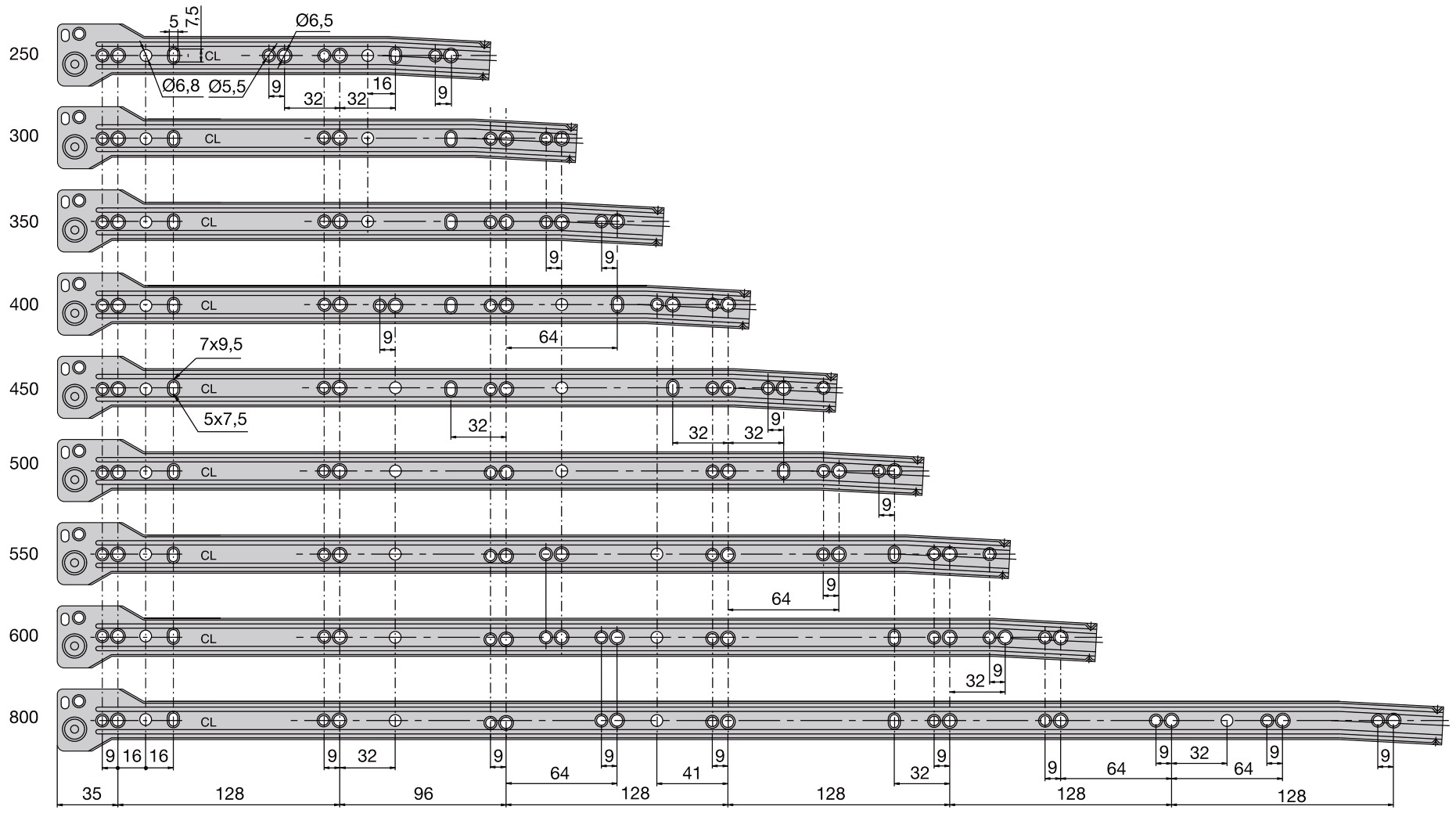

Voor meer afmetingen en details
, zie technische tekening.
- Nominale lengte van de roldrukgeleiders: 300 mm (11-13/16″)
- Focuser lengte: 215 mm (8-15/32″)
- Afstand tussen de behuizing en de lade: 13 mm (1/2″)
Inbegrepen in de levering:
- 2 stuks roldrukgeleiders 4388614 van staal (rechts en links)
Bekijk de productvideo:
Referentienummer van de fabrikant:
- Object-ID: 4388614
Fabrikant: EMUCA
