Beschrijving

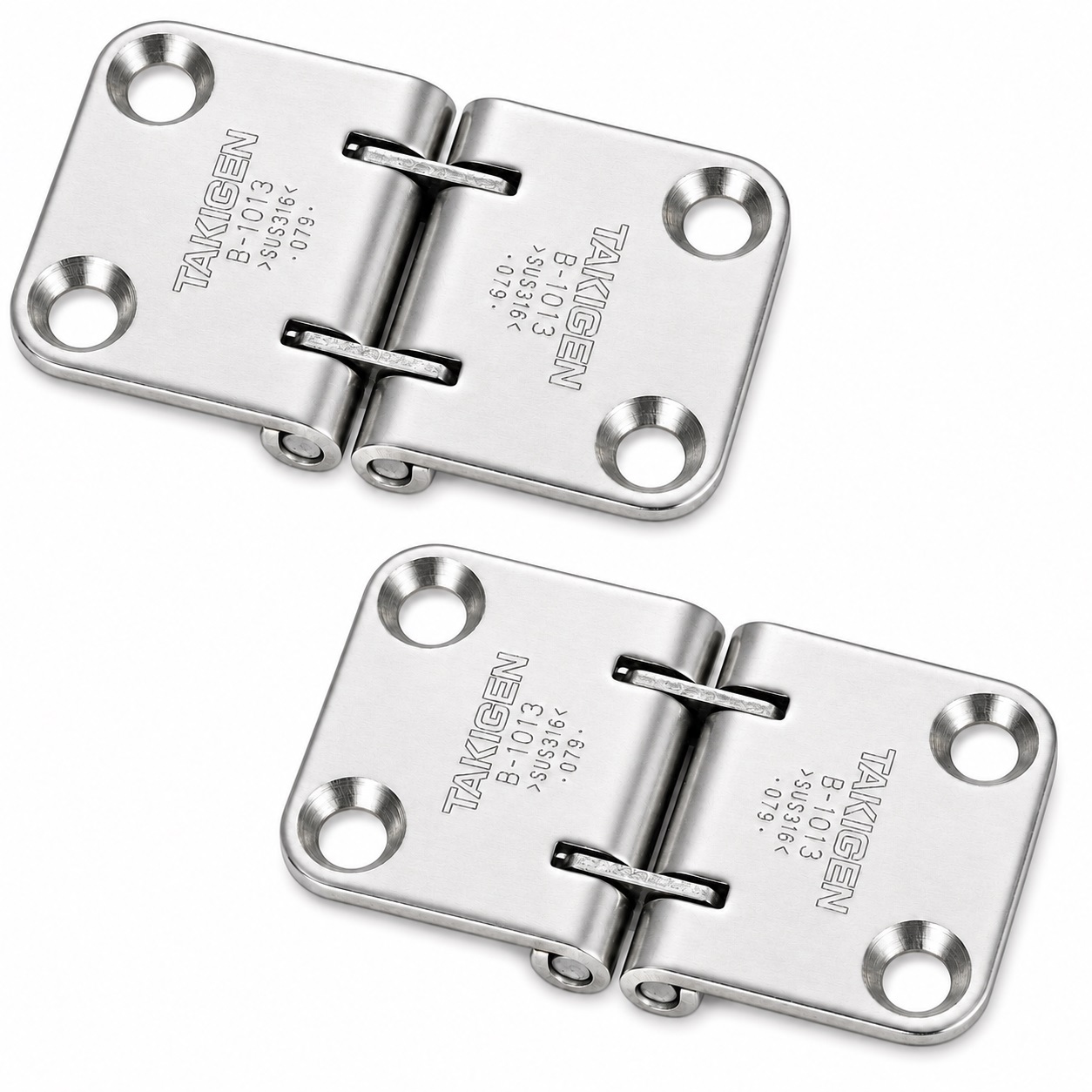

2-delige hoogwaardige luikscharnier, gemaakt van hoogwaardig roestvrij staal SUS316 (1.4401 of V4A), oppervlak: glanzend gepolijst, B-1013 (13343), maat: 70 mm (2-3/4″)

Toepassing:

Robuuste maritieme scharnier voor scheepsluiken, dekluiken, vloerkleppen, onderhoudsluiken en nog veel meer.



Het maritieme scharnier B-1013 (13343) wordt gebruikt voor de beweegbare verbinding van luiken, kleppen en afdekkingen, vooral in de scheepsbouw en in gebieden met risico op corrosie.

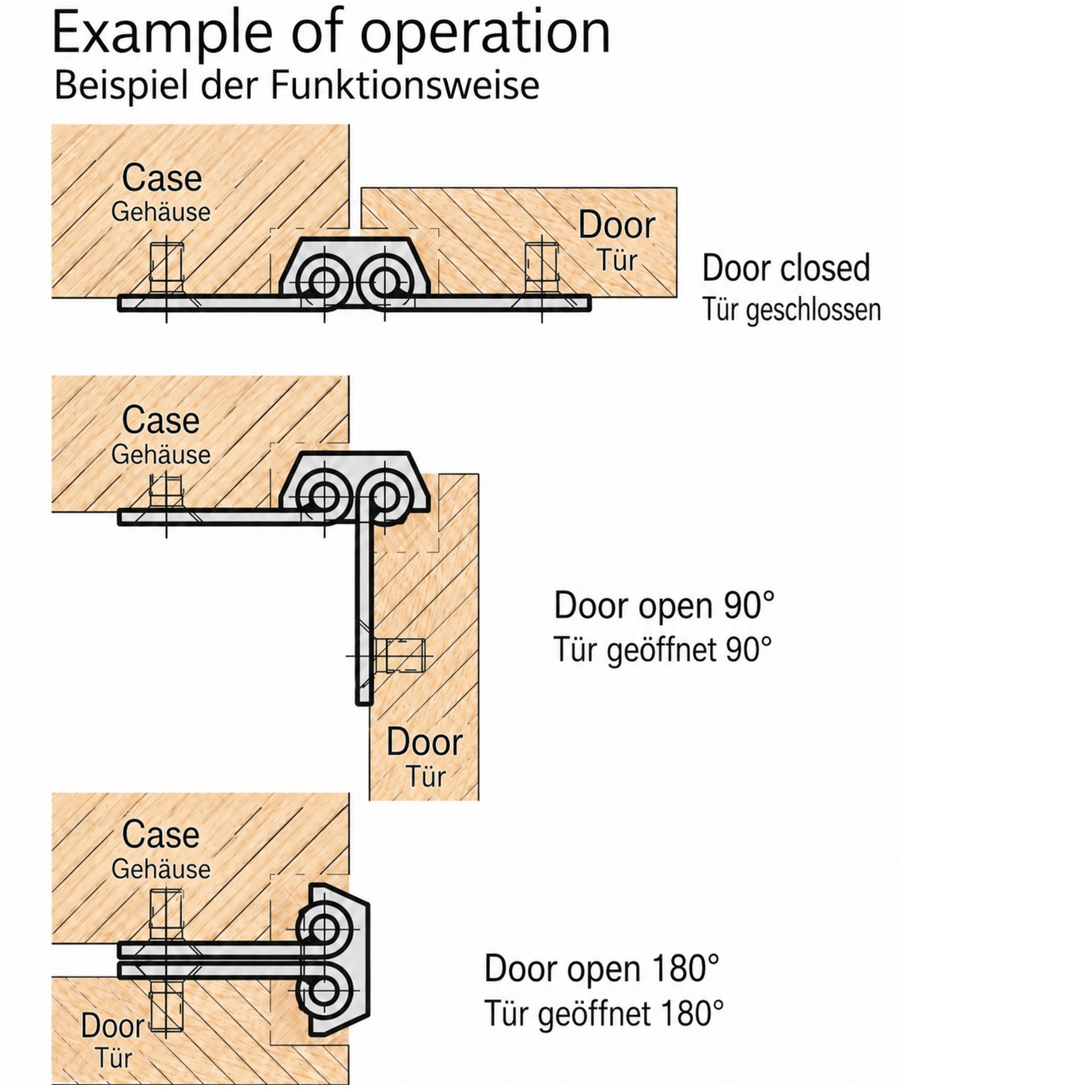

Door het ontwerp met twee rotatieassen maakt het scharnier een grote openingshoek tot wel 180° mogelijk.

De speciale verbindingsgeometrie zorgt ervoor dat de klep gecontroleerd rond de aangrenzende rand kan bewegen wanneer deze geopend is.

Het robuuste SUS316 roestvrij staal biedt zeer goede corrosiebestendigheid en is daarom bijzonder geschikt voor toepassingen met vochtigheid en zout omgeving.

Het vlakke ontwerp met slechts een paar uitstekende delen vermindert vervelende uitsteeksels en maakt ook gebruik op vloerflaps mogelijk.

De vier verzonken gaten zorgen voor een stabiele bouting aan de flap en het frame, waardoor de B-1013 een robuuste oplossing is voor veeleisende klep- en luiktoepassingen.

De hoogwaardige maritieme scharnieren van de B-1013 zijn onder andere ideaal voor:

• Dekselkappen
• Fairingflaps
• Scheepsluiken
• Dekluiken
• Onderflaps
• Onderhoudsluiken

Materiaal:

• De scheepsscharnieren B-1013 zijn gemaakt van hoogwaardig roestvrij staal SUS316 (1.4401 of V4A)
• SUS316 roestvrij staal (ook bekend als V4A) is een roestvrij staal met een uitstekende corrosiebestendigheid
• Vanwege hun weerstand tegen chloorhoudende stoffen worden fittingen van SUS316 roestvrij staal gebruikt voor gebruik in de buurt van de kust en worden ze uitdrukkelijk aanbevolen

Oppervlak:

• Glanzend gepolijst
• Glanzende, gepolijste oppervlakken op meubelstukken en onderdelen verbeteren de esthetiek en geven ze een hoogwaardige, elegante uitstraling
• Bovendien maakt het gladde oppervlak het schoonmaken gemakkelijker en zorgt het voor minder hechting van vuil en vuil

Assemblage:

• Het bevestigen gebeurt met 4 x M5 verzinkte schroeven (niet inbegrepen)
• Het luikscharnier B-1013 (13343) heeft vier bevestigingsgaten met verzinking
• Allereerst moeten de posities van het tweeassige scharnier op de flap en het frame worden bepaald en moeten de vier bevestigingsgaten worden voorbereid volgens het gatenpatroon
• De gatafstand is 2-13/64″ (56 mm) horizontaal en 1-1/32″ (26 mm) verticaal
• Het scharnier wordt vervolgens zo geplaatst dat de twee gelede assen vrij kunnen bewegen en de klep niet botst met het frame wanneer hij wordt geopend
• Het maritieme scharnier B-1013 wordt vervolgens bevestigd met vier M5 verzinkte schroeven
• De schroeflengte wordt gekozen op basis van de materiaaldikte van de klep of het frame
• Ten slotte moet de klep tot 180° over het gehele openingsgebied worden bewogen en gecontroleerd op vrije, spanningsvrije functie

Eigenschappen:

• Gewicht: 70 g (voor 2 stukken: 140 g)
• Maat: 70 mm (2-3/4″)
• Eenvoudige installatie, stabiel
• Ontwerp van tweeassige verbindingen
• Straalhoek tot 180°
• Gemaakt van corrosiebestendig SUS316 roestvrij staal
• Bijzonder geschikt voor de maritieme sector
• Vlak en compact ontwerp
• Alleen kleine uitsteeksels aan het oppervlak
• Ontworpen voor M5 verzinkte schroeven
• Kan gebruikt worden voor rechts en links
• Glanzend gepolijst
• Weerbestendig, roestvrij of corrosiebestendig
• Hoge merkkwaliteit van TAKIGEN®

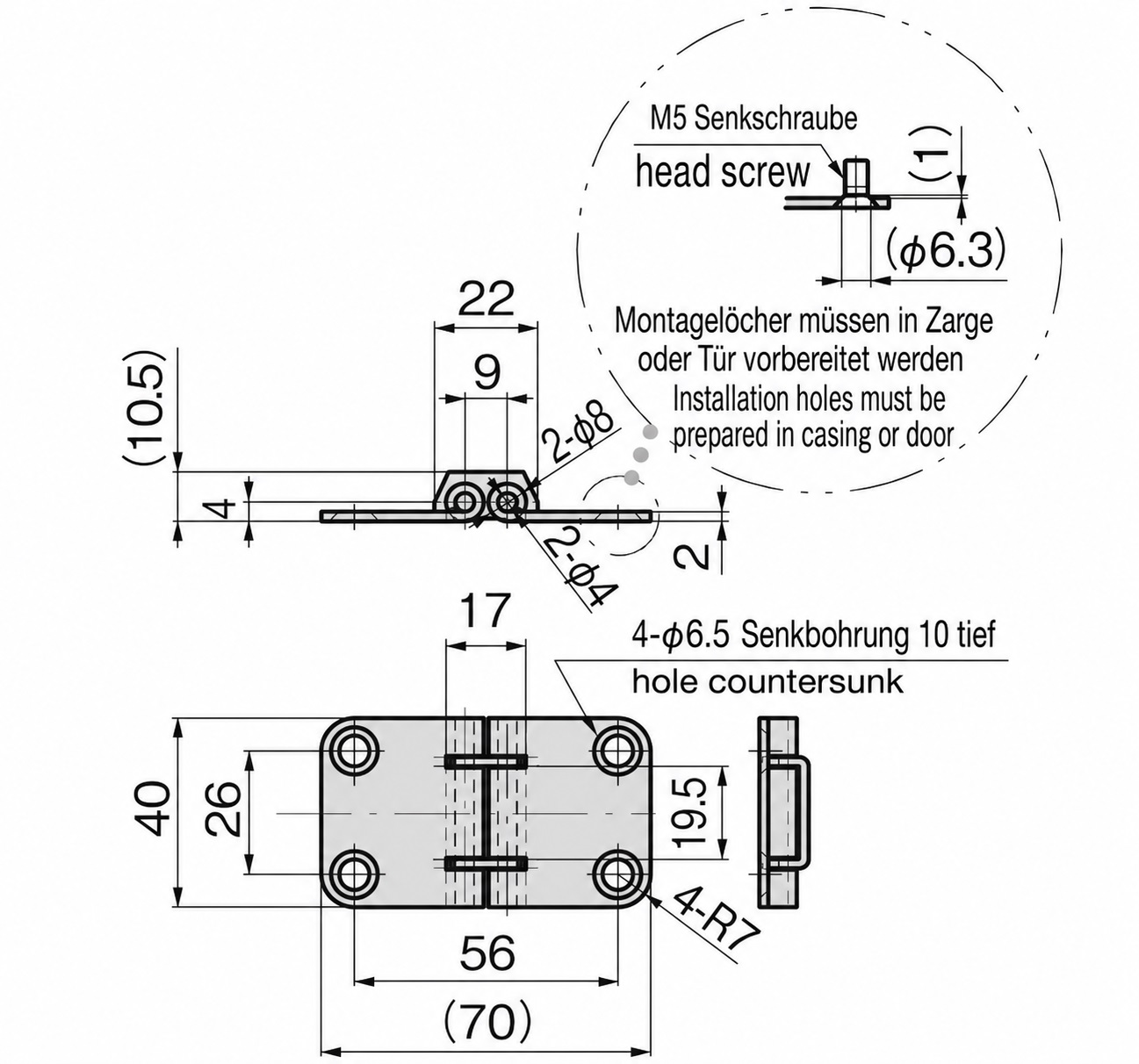

Voor meer afmetingen en details , zie technische tekening.

De afmetingen:

• Totale breedte: 70 mm (2-3/4″)
• Totale hoogte: 40 mm (1-37/64″)
• Plaatdikte: 4 mm (5/32″)
• Gatafstand horizontaal: 56 mm (2-13/64″)
• Gatafstand verticaal: 26 mm (1-1/32″)
• Montagegaten: 4 x ⌀6,5 mm
• Montagegatverlaging: ⌀10 mm (25/64″)



Inbegrepen in de levering:

• 2 delen maritiem scharnier B-1013 (13343) gemaakt van hoogwaardig roestvrij staal SUS316, glanzend gepolijst, 70 mm (2-3/4″)
• Dit item bevat geen montageschroeven

Referentienummers van de fabrikant:

• Artikel-ID: 13343
• Artikelnummer: B-1013

Fabrikant: TAKIGEN (Japan)
