Beschrijving
2-delige hoogwaardige, robuuste displayscharnier, gemaakt van massief roestvrij staal SUS304 (V2A of 1.4301), oppervlak: glanzend gepolijst, B-1004-2-R (10566), hoogte: 64 mm (2-33/64″), versie: rechts, laadvermogen: 10 kg (23 lbs)
Toepassing:
Robuust hefscharnier voor deuren, onderhoudsluiken en nog veel meer.
Het hijscharnier B-1004-2-R (10566) verbindt deuren of kleppen op een afneembare manier met een behuizing.
Door te tillen kan het bewegende onderdeel worden losgemaakt van het permanent gemonteerde scharnieronderdeel zonder de bevestigingsschroeven los te maken.
Het SUS304-materiaal en het spiegelgepolijste oppervlak bieden een hoge corrosiebestendigheid voor keuken-, maritieme en buitentoepassingen.
Zes verzinkte gaten maken een vlakke en weinig interferentie-bevestiging mogelijk met M3 verzinkte schroeven.
Bij het verticaal gebruik van twee scharnieren noemt TAKIGEN een deurmassa van 10 kg als referentiewaarde.
Versie: juist. Voor rechter scharnierende deuren en klepklappen.
De hoogwaardige B-1004-2-R ophangingsscharnieren zijn onder andere ideaal voor:
- Buitenste behuizing
- Machinedeuren
- Apparatuurdeuren
- Machinekappen
- Keukenapparatuurdeuren
- Deuren
- Onderhoudsluiken
Materiaal:
- De vlaggenschipscharnieren van de B-1004-2-R zijn gemaakt van massief roestvrij staal SUS304 (V2A of 1.4301)
- SUS304 roestvrij staal wordt gekenmerkt door zijn hoge corrosiebestendigheid en duurzaamheid, wat het ideaal maakt voor gebruik in veeleisende omgevingen
- Daarnaast biedt het een aantrekkelijke, gepolijste of satijnen afwerking die zowel modern als gemakkelijk te onderhouden is
Oppervlak:
- Glanzend gepolijst
- Glanzende, gepolijste oppervlakken op meubelstukken en onderdelen verbeteren de esthetiek en geven ze een hoogwaardige, elegante uitstraling
- Bovendien maakt het gladde oppervlak het schoonmaken gemakkelijker en zorgt het voor minder hechting van vuil en vuil
Assemblage:
- Het bevestigen gebeurt met 6 stukken M3 verzonken schroeven (niet inbegrepen)
- Vlaggenschipscharnier B-1004-2-R (10566) heeft 6 bevestigingsgaten
- De afstand tussen de bevestigingsgaten is 24 mm horizontaal en 24 mm (15/16 duim) verticaal
- Allereerst moeten de posities van de twee scharnierhelften worden gemarkeerd volgens de juiste richting van de stop en moeten de zes bevestigingspunten worden voorbereid
- De scharnierhelft aan de behuizingszijde is bevestigd met drie M3 verzinkte schroeven
- De scharnierhelft aan de deurzijde is ook gemonteerd met drie M3 verzonken schroeven
- Beide helften van het scharnier moeten zo worden uitgelijnd dat de scharnierpen zonder spanning kan worden ingebracht
- De deur of flap wordt vervolgens van bovenaf aan de scharnierpen bevestigd
- Tot slot is het noodzakelijk om de gladheid, de volledige vergrendeling van de pen en de strakke pasvorm van alle schroeven te controleren
Eigenschappen:
- Versie: rechts
- Gewicht: 40 g (voor 2 stukken: 80 g)
- Laadvermogen (laadcapaciteit): 10 kg (23 lbs) – voor 2 stukken
- Hoogte: 64 mm (2-33/64″)
- Verkrijgbaar in 2 afwerkingen: links en rechts, in 2 materialen: SUS304 roestvrij staal en staal, en in 3 lengtes: 50 mm, 64 mm en 75 mm
- Eenvoudige installatie, stabiel
- Afneembare tweedelige constructie
- Materiaaldikte: 1,5 mm (1/16″)
- Zes verzonken gaten voor M3-schroeven
- ⌀4 mm (5/32″) scharnierpen
- De deur kan worden verwijderd zonder de schroeven los te draaien
- Geschikt voor binnen- en buitentoepassingen
- RoHS10-conform
- Glanzend gepolijst
- Weerbestendig, roestvrij of corrosiebestendig
- Hoge merkkwaliteit van TAKIGEN®

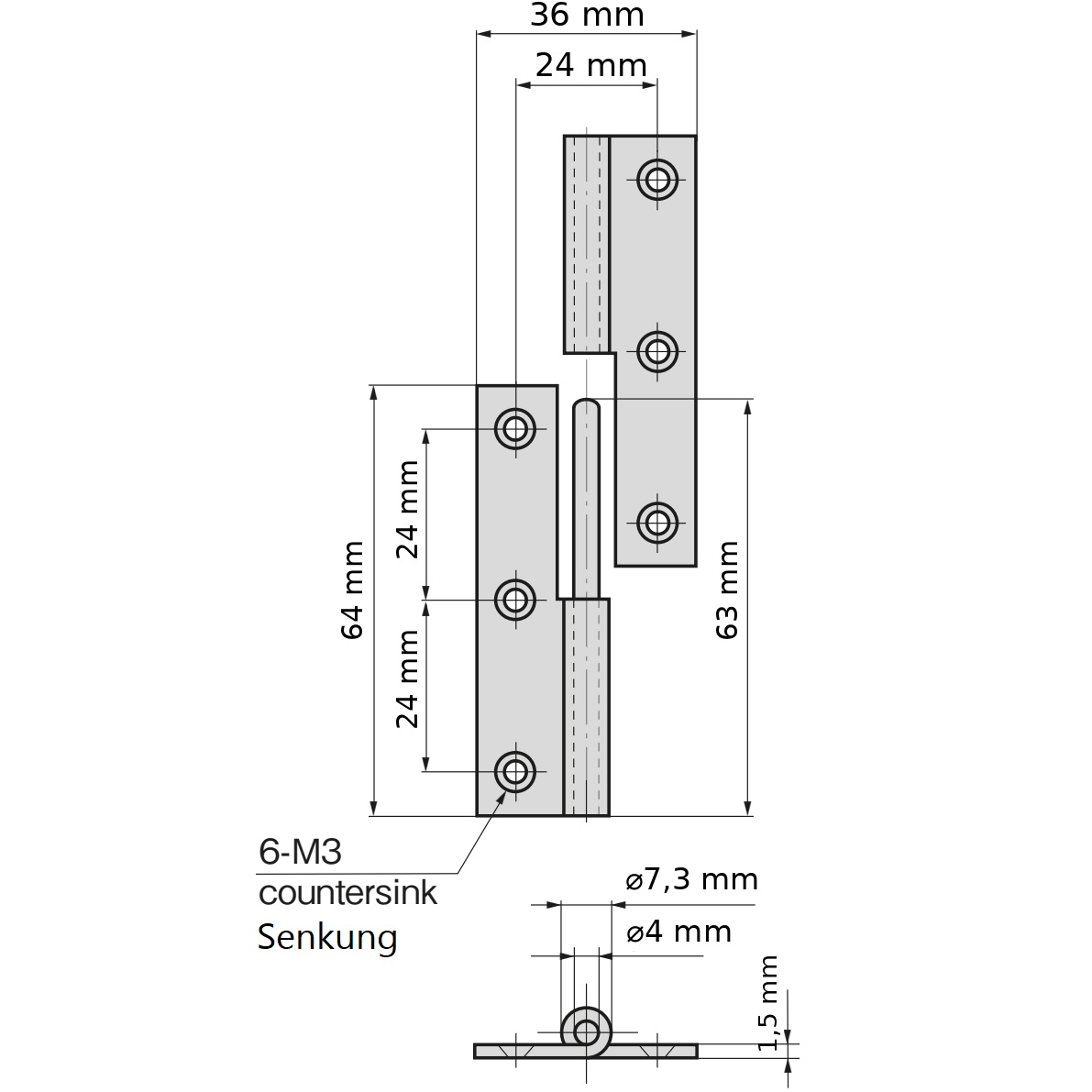

Voor meer afmetingen en details , zie technische tekening.
De afmetingen:
- Totale hefhoogte van het scharnier: 64 mm (2-33/64″)
- Breedte: 36 mm (1-27/64″)
- Scharnierpendiameter: ⌀4 mm (5/32″)
Inbegrepen in de levering:

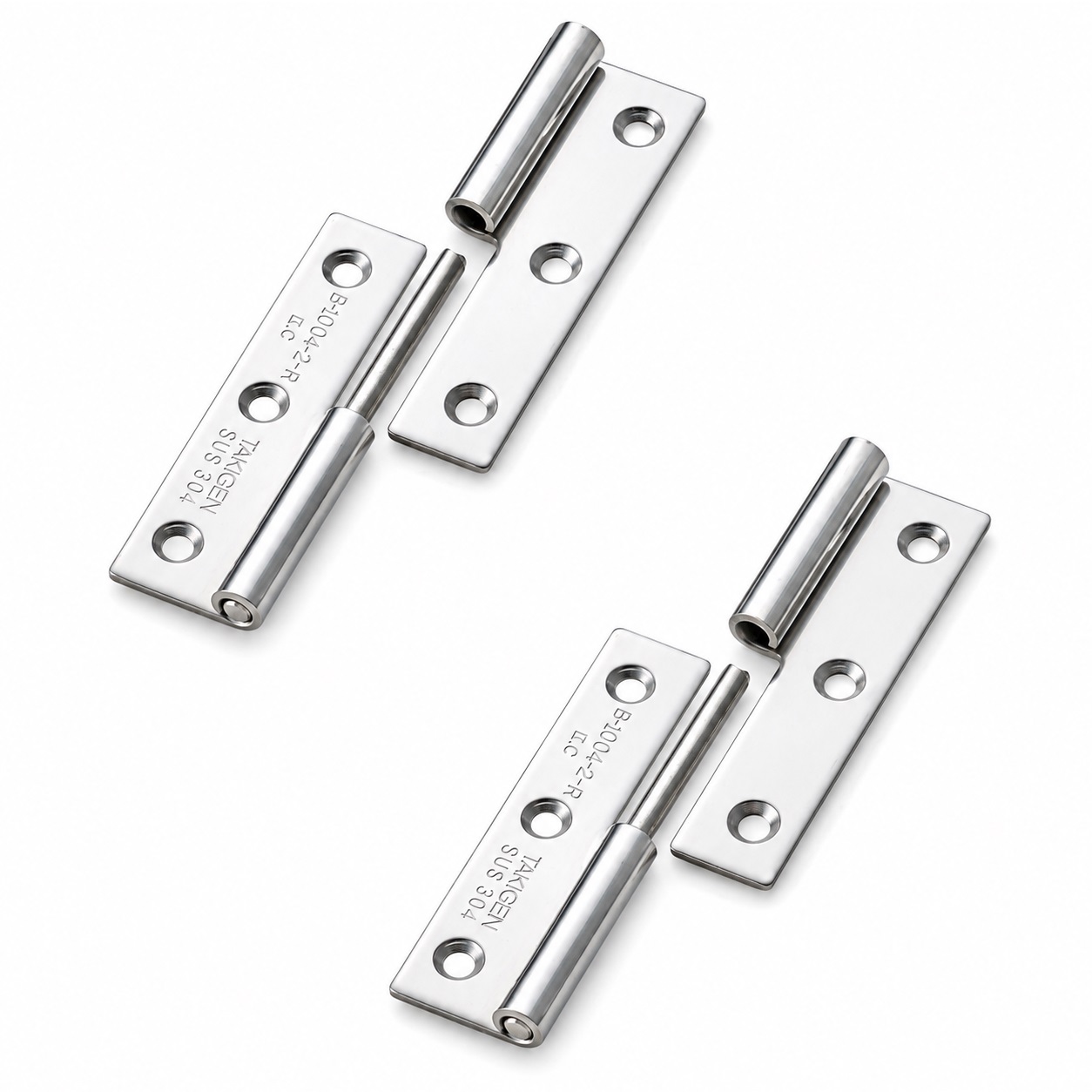

- 2-delige liftscharnier B-1004-2-R (10566) gemaakt van massief roestvrij staal SUS304, glanzend gepolijst, 64 mm (2-33/64″), versie: rechts
- Dit item bevat geen montageschroeven
Referentienummers van de fabrikant:
- Artikel-ID: 10566
- Artikelnummer: B-1004-2-R
- GTIN-nummer (EAN, UPC): 0618455525865
Fabrikant: TAKIGEN (Japan)
