Beschrijving

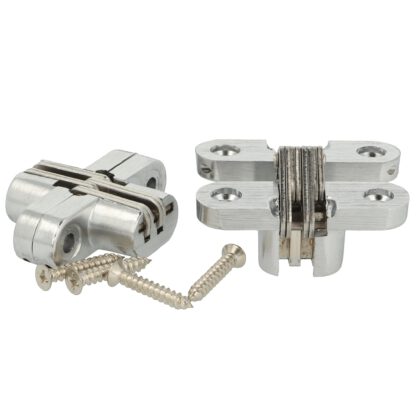

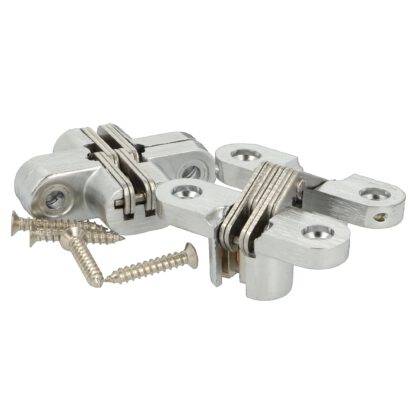

Set bestaande uit 2 stukken onzichtbaar meubeltape van 45 x 13 mm (1-3/4″ x 1/2″) gemaakt van zamak, vici-scharnier met een roestvrijstalen uiterlijk oppervlak
Toepassing:

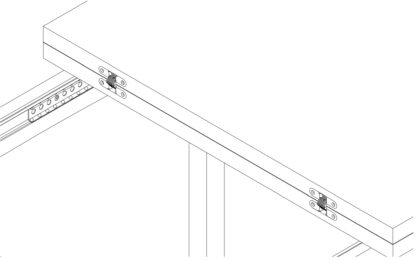

De verdekte meubelscharnieren kunnen 180° worden ingeklapt en kunnen bijvoorbeeld worden gebruikt voor klaptafels of meubelkleppen.
Kan worden gebruikt voor deurdiktes van 19 – 24 mm (3/4″ – 15/16″).
Door de volledig verborgen inlaatinstallatie blijft het scharnier van het meubilair onzichtbaar van buitenaf wanneer de deur of flap gesloten is.
Assemblage:
Tijdens de assemblage wordt elk scharnier teruggeschroefd in de voorbereide frees en bevestigd met vier verzonken spaanschroeven.

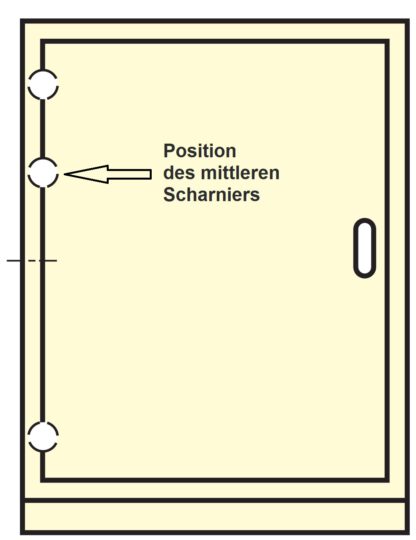

Bij drie scharnieren en verticale toepassing moet het middelste scharnier iets hoger worden geplaatst(zie illustratie).
Bij drie scharnieren en horizontale toepassing moet het middelste scharnier zo precies mogelijk in het midden worden geplaatst.
Eigenschappen:
- Openingshoek: 180
- Volledig verborgen inbouwmontage voor een discreet meubellook
- Geschikt voor deurdiktes van 19 tot 24 mm (3/4″ tot 15/16″)
- Duurzaam en stabiel
Inbegrepen in de levering:
- 2 stuks Meubilair Scharnieren 45 x 13mm (Vici scharnier)
- 8 stuks verzonken spaanplaatschroeven (4 stukken per scharnier)
Materiaal:
- Scharnier: Zamak
- Scharnierverbinding: roestvrij staal
Oppervlak:
- Roestvrij staal look
Afmetingen:
- Lengte: 45 mm (1-3/4″)
- Breedte: 13 mm (1/2″)
- Diepte: 12 mm (15/32″)
- Diameter montagegat: 4 mm

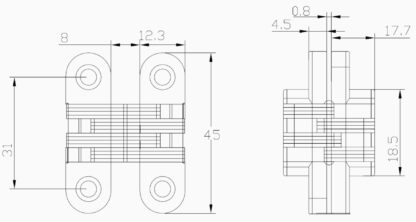

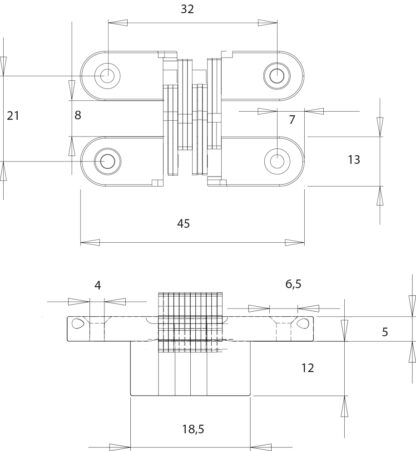

Voor afmetingen zie technische tekening (mm):
Referentienummer van de fabrikant:
- Artikelidentificatienummer: 15.07.120
- Artikelnummer: 15.07.120-1 (15.07.120-0)
Fabrikant: SISO Denmark
