Beschrijving

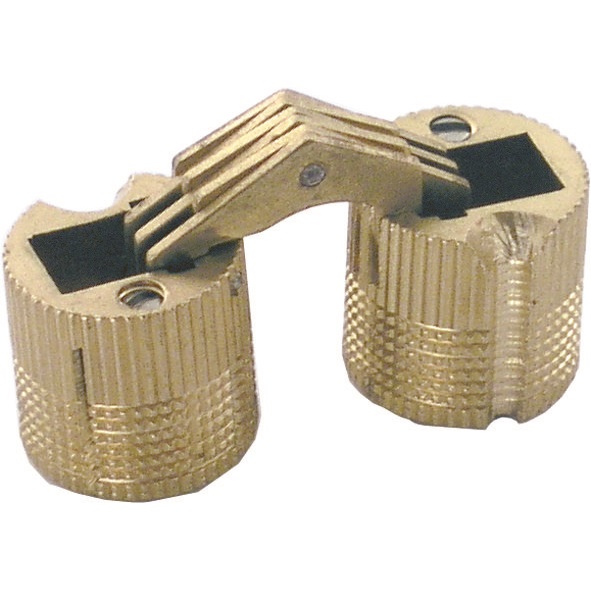

Set bestaande uit 2 verzonken scharnieren
Toepassing:
De hoogwaardige vouwscharnieren zijn perfect voor klaptafels, kisten en flappen van alle soorten.
Eigenschappen:
- Robuust
- Openingshoek: 180
- Volledig verborgen wanneer het meubilair gesloten is
- Kan rechts en links worden gebruikt
- Verkrijgbaar in zes diameters voor verschillende houtdiktes: ⌀10 mm, ⌀12 mm, ⌀14 mm, ⌀16 mm, ⌀�18 mm en ⌀24 mm
- Een strakke pasvorm wordt verzekerd door een spanschroef aan te draaien
- Kleur: messing mat
- Hoge merkkwaliteit van SISO en UMAXO®
Assemblage:
- Tijdens de montage wordt het cilinderscharnier in precies passende gaten geplaatst en vastgemaakt door de geïntegreerde klemschroeven aan te draaien
Materiaal:
- Massief messing behuizing en verbindingen
- Roestvrijstalen pennen en schroeven
Extra informatie:
Inbegrepen in de levering:
- 2 stuks Ingeboord scharnier
- Dit item bevat geen montageschroeven
Afmetingen:

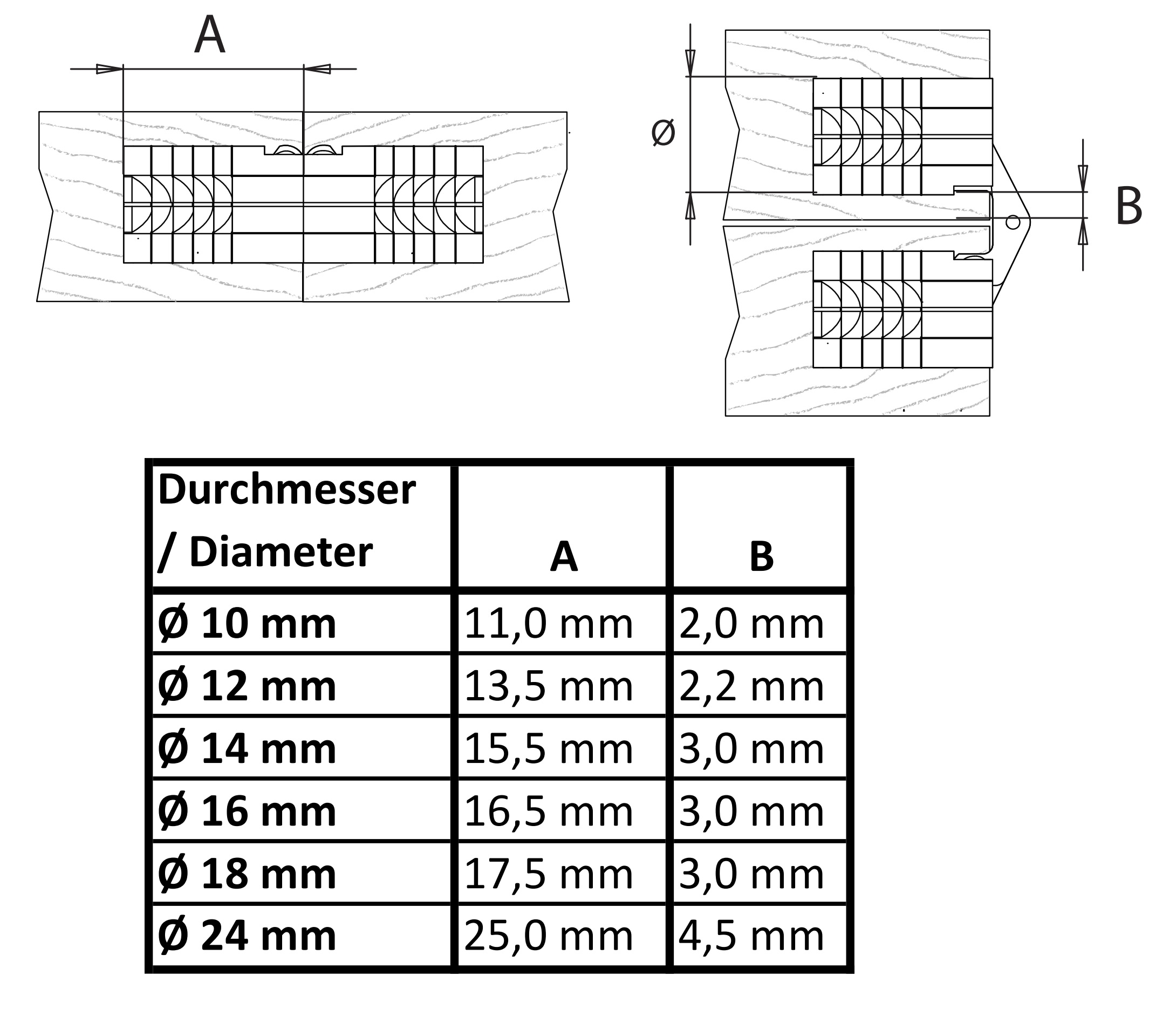

Voor de afmetingen A en B van de technische tekening:
| Variant | Dimensie A | Dimensie B |
|---|---|---|
| ⌀10 mm | 11 mm (7/16″) | 2 mm (3/32″) |
| ⌀12 mm | 13,5 mm (17/32″) | 2,2 mm (3/32″) |
| ⌀14 mm | 15,5 mm (5/8″) | 3 mm (1/8″) |
| ⌀16 mm | 16,5 mm (21/32″) | 3 mm (1/8″) |
| ⌀18 mm | 17,5 mm (11/16″) | 3 mm (1/8″) |
| ⌀24 mm | 25 mm (31/32″) | 4,5 mm (3/16″) |
Referentienummer van de fabrikant:
| Executie | Artikelnummer |
|---|---|
| ⌀10 mm | 15 juli 345 |
| ⌀12 mm | 15 juli 346 |
| ⌀14 mm | 15 juli 347 |
| ⌀16 mm | 15.07.348 (15.07.348-0) |
| ⌀18 mm | 15 juli 349 |
| ⌀24 mm | 15 juli 350 |
Fabrikant: SISO Denmark
