Beschrijving

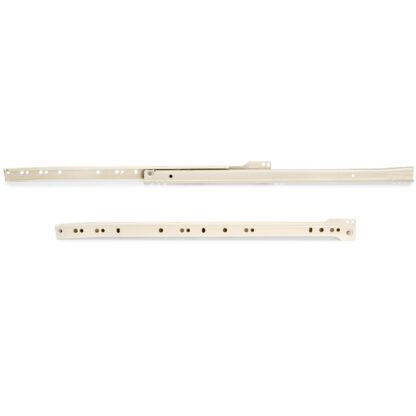

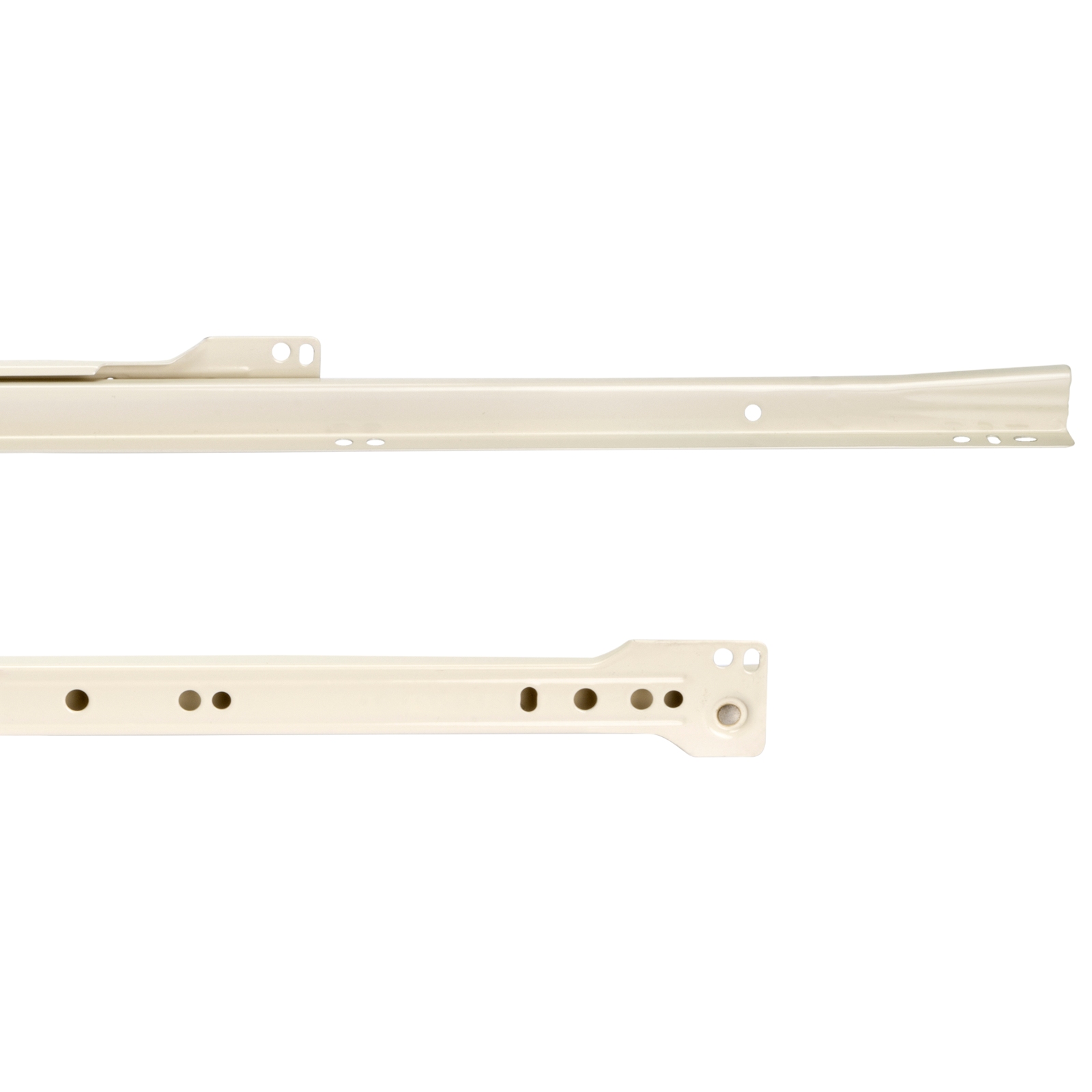

Roldrukgeleiders 4389012, van staal, gedeeltelijk uittrekbaar, wit gelakt, RAL 9001, 500 mm (19-11/16″)
Toepassing:
Stalen geleiderails, met gedeeltelijke uittrekbaarheid, voor houten lade, uittrekbare plank, houten lade, keukenmeubels, kantoormeubelen, huismeubilair.
De ladegeleiders 4389012 gemaakt van robuust staal, nominale lengte 500 mm (19-11/16″), met geïntegreerde zelfsluitende werking waardoor de lades kunnen rollen.
Deze lade-uittrekelementen zijn voorzien van een uitrolbeveiliging; De lade kan in de open stand worden vastgezet.
De lade is eenvoudig te verwijderen.
De geleiderails 4389012 zijn eenvoudig, gemakkelijk te vervaardigen, flexibel in tolerantie, veilig en duurzaam.

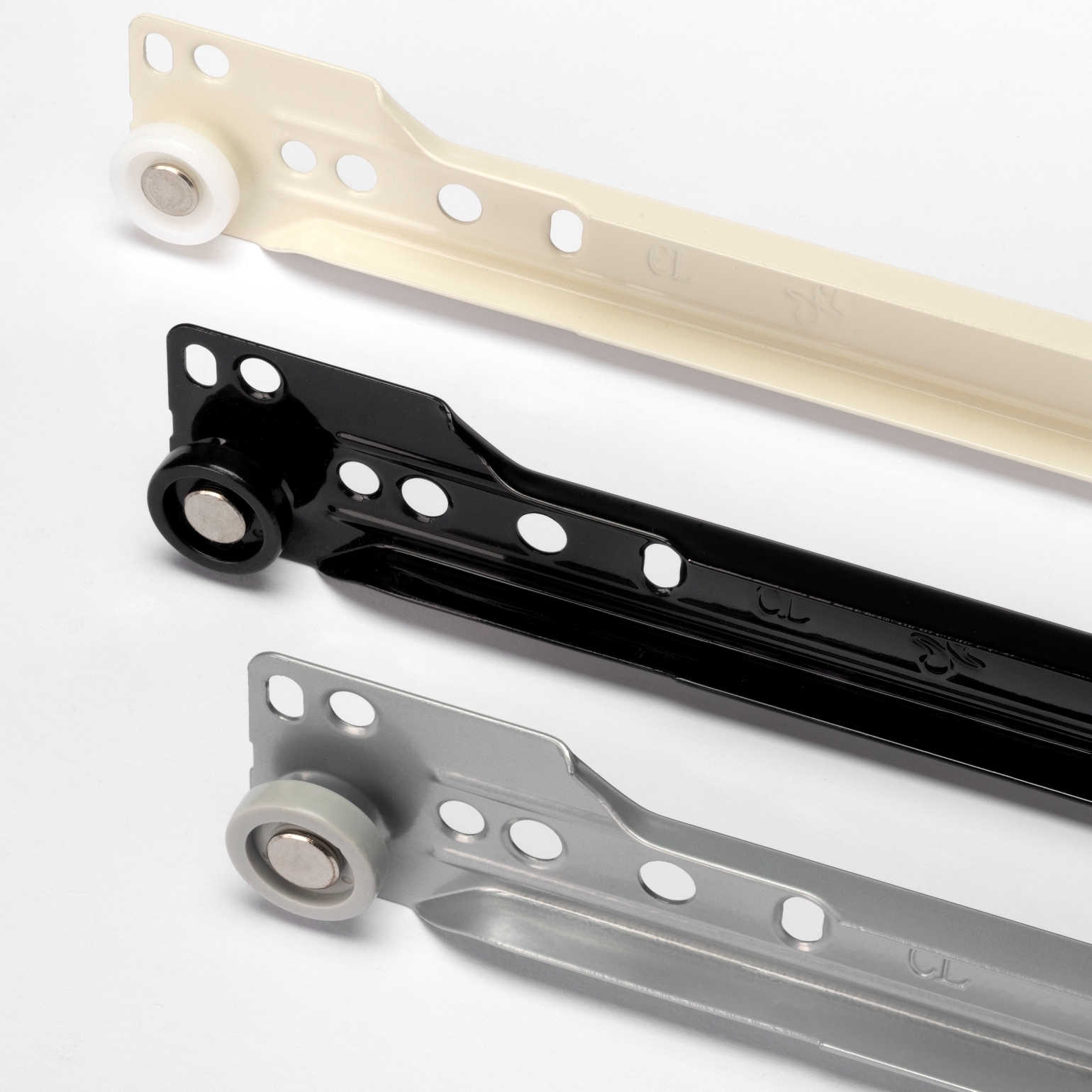

De laderails met gedeeltelijke verlenging zijn verkrijgbaar in drie oppervlaktekleuren: wit, zwart en metallic grijs.
De hoogwaardige rolgeleidingen 4389012 zijn ideaal voor:
- Houten lade
- Uittrekbare lade
- Houten lade
- Keukenmeubels
- Kantoormeubilair
- Woonmeubilair
Materiaal:
De rolgeleiders 4389012 zijn gemaakt van robuust staal.
Oppervlak:
- Wit gelakt, RAL 9001
Assemblage:

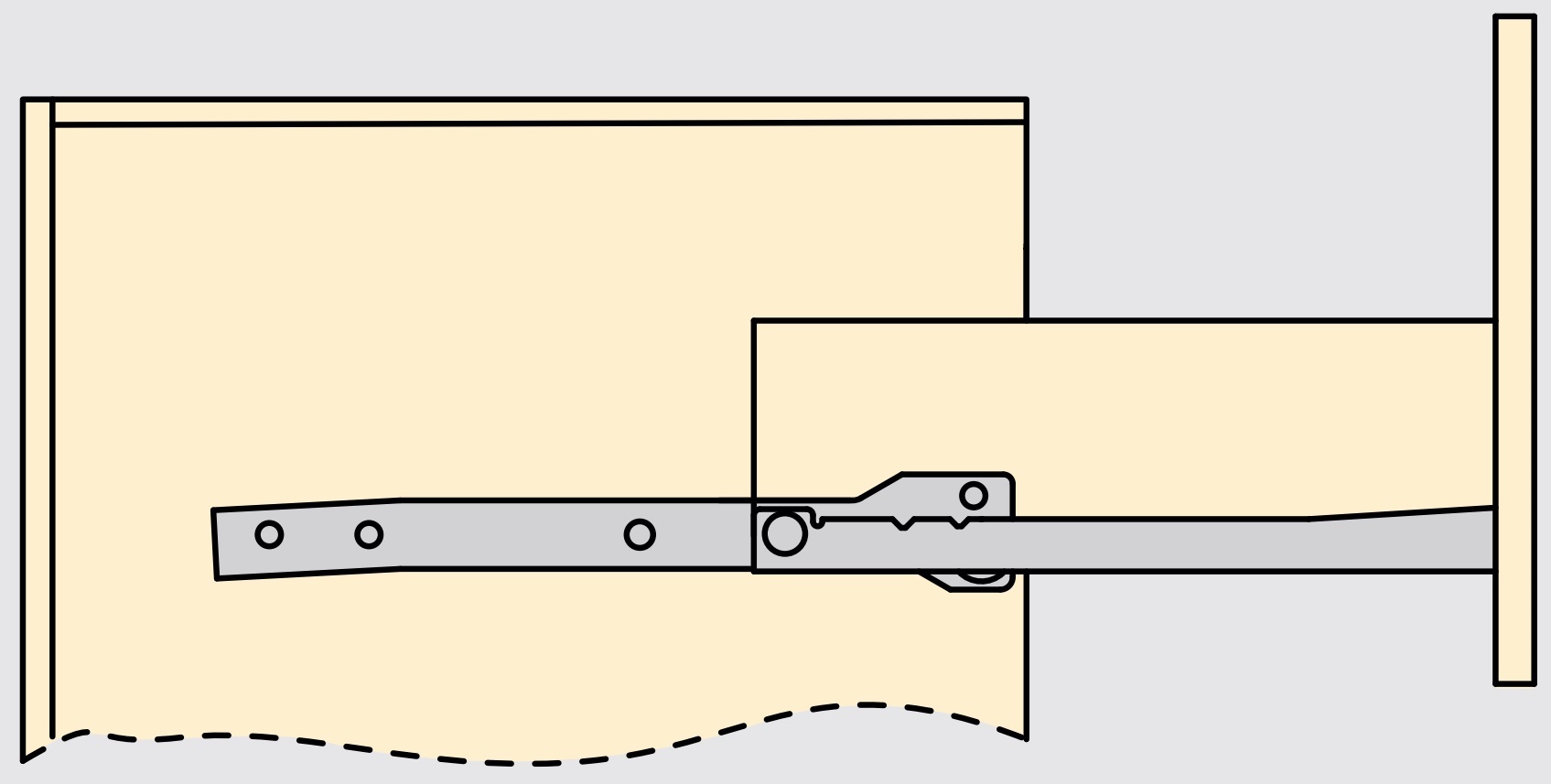

- De rolgeleiders worden bevestigd aan de ladebodem
- De bodyrail is bevestigd aan het lichaam op een afstand van 2 mm tot de rand
- De lade-uittrekelementen worden geïnstalleerd met ⌀5 mm euroschroeven met platte kop of met schroeven met platte kop, diameter ⌀3,5 mm
- Voor installatie met de euroschroeven moeten gaten van ⌀5 mm in de behuizing vanaf de vloer worden voorgeboord op een hoogte van 18,25 mm (23/32″)
- Optioneel kan een soft-close demper worden gebruikt (niet inbegrepen), zie hieronder (voor meer details zie

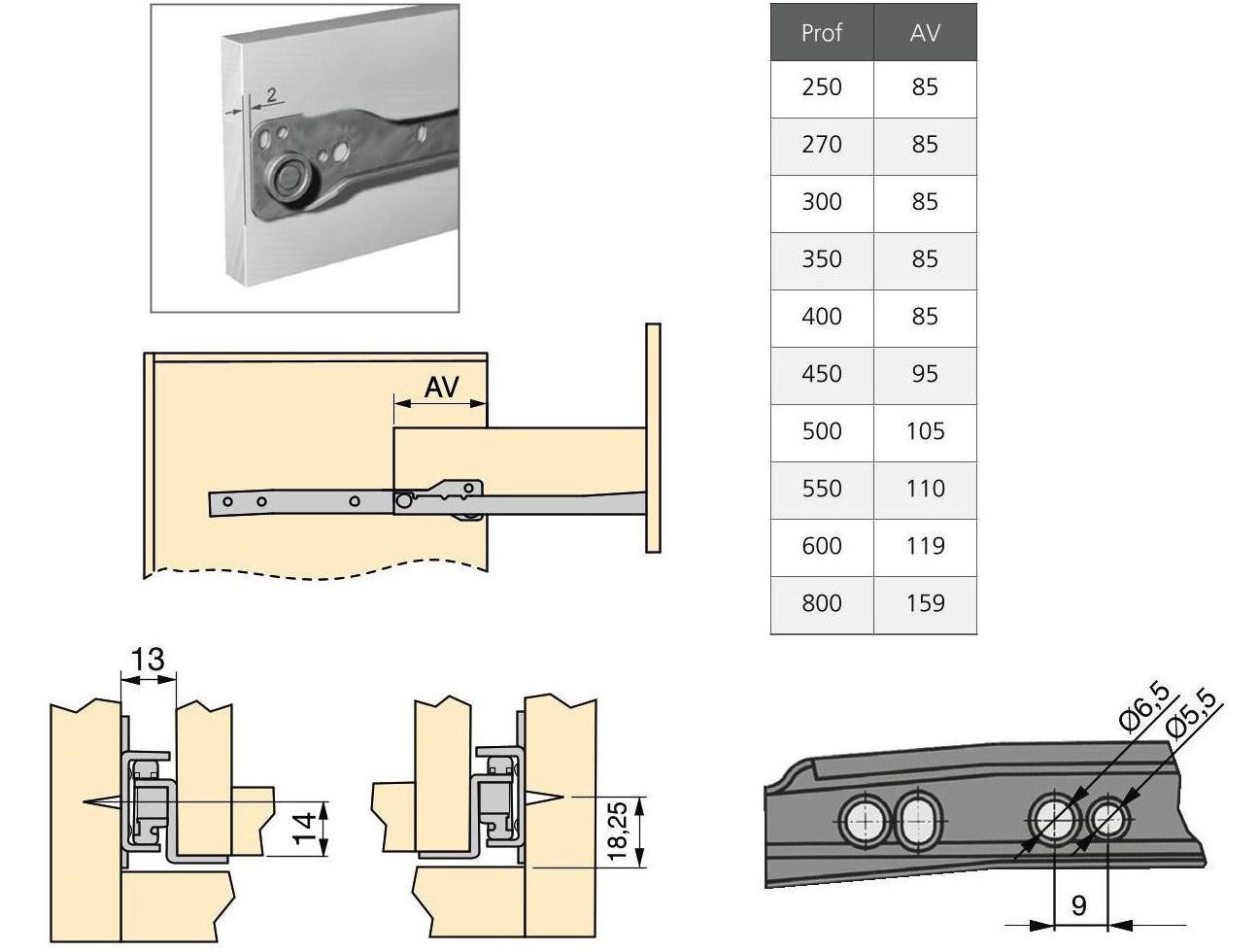

montagetekening
)
Eigenschappen:
- Laadvermogen (laadvermogen): 200 N (20,5 kp)
- Afmeting: 500 mm (19-11/16″)
- Maximaal laadvermogen (laadvermogen): 20 kg
- Met zelfsluitend op de laatste 6 cm
- Met anti-roll bescherming
- Eenvoudig verwijderen van de lade
- Zichtbaar leiderschap
- Robuust
- Gemaakt van staal
- Wit gelakt, RAL 9001
- Hoge merkkwaliteit van UMAXO®
Afmetingen:

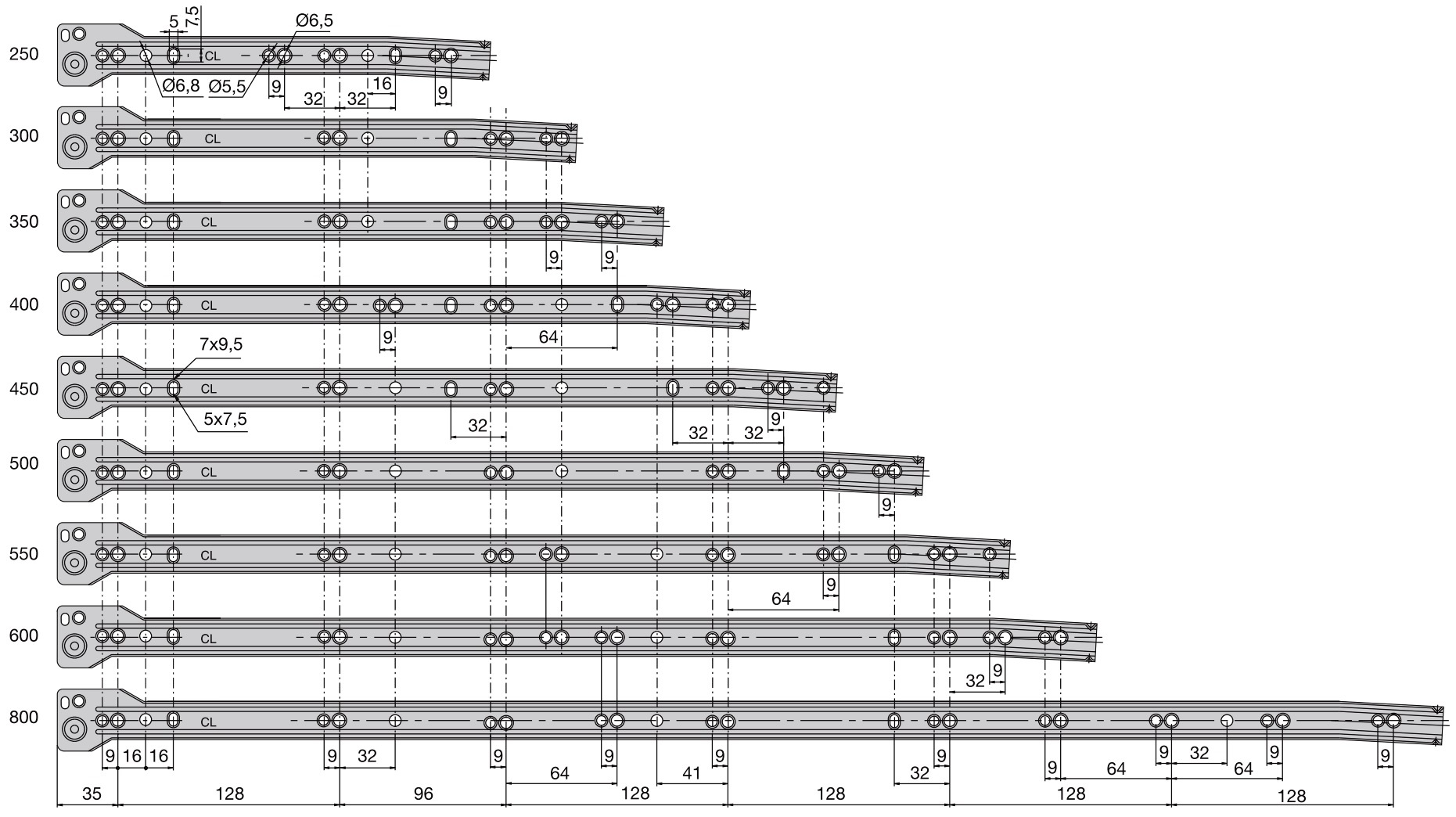

Voor meer afmetingen en details, zie technische tekening.
- Nominale lengte van de geleiderails: 500 mm (19-11/16″)
- Verlenglengte: 415 mm (16-11/32″)
- Afstand tussen de behuizing en de lade: 13 mm (1/2″)
Inbegrepen in de levering:

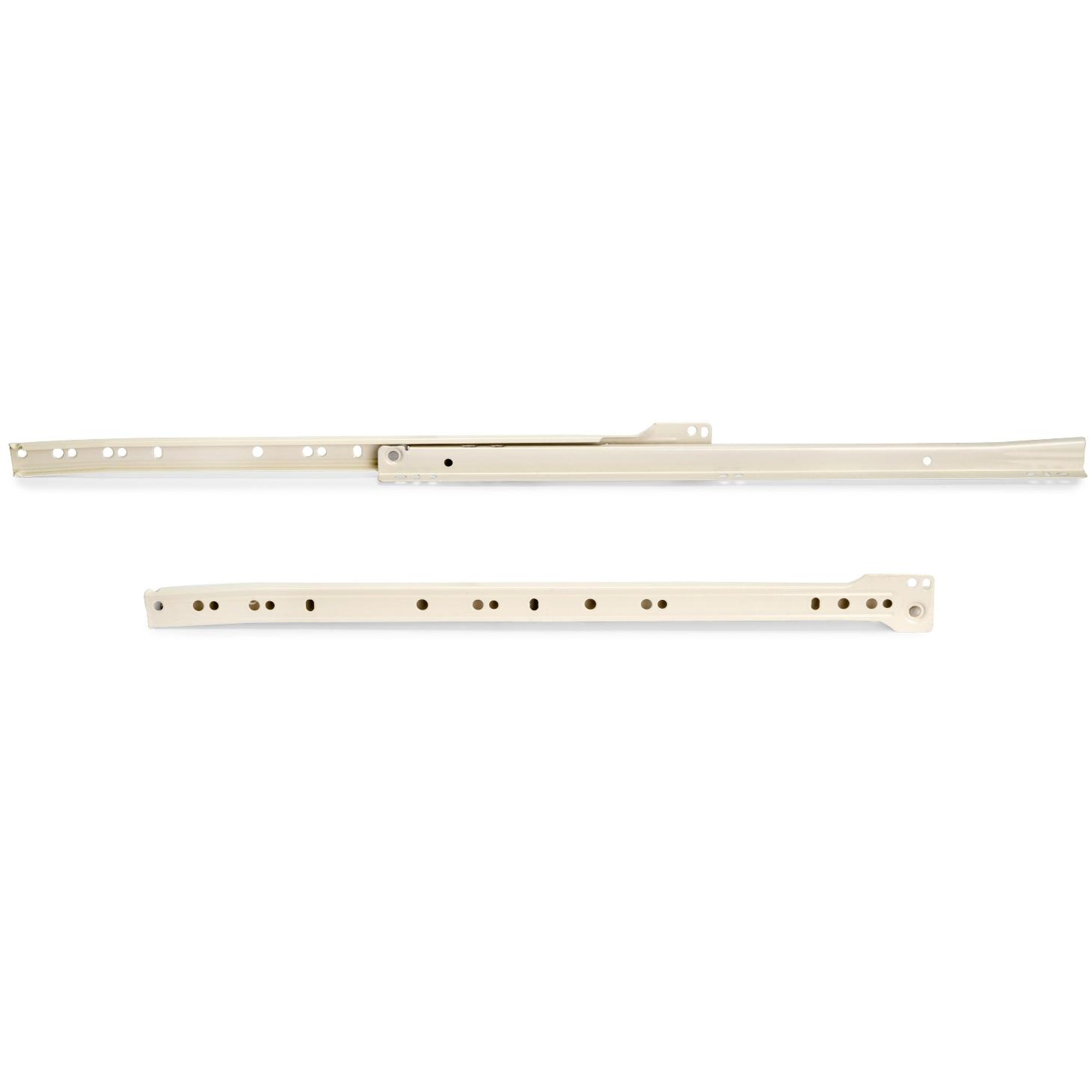

- 2 4389012 stalen rolgeleiders (1 rechts en 1 links)
- Dit item bevat geen montageschroeven
Bekijk de productvideo:
Referentienummer van de fabrikant:
- Object-ID: 4389012
Fabrikant: EMUCA
