Beschrijving
Roller Slide Guides 4389225 van staal, gedeeltelijk verlengbaar, grijs metallic, RAL 9022, geverfd, 600 mm (23-5/8″)
Toepassing:
Stalen geleiderails met gedeeltelijke verlenging, voor houten lade, dienbladtrekker, houten lade, keukenmeubilair, kantoormeubilair, huismeubilair.
De ladegeleidingen 4389225 gemaakt van robuust staal, nominale lengte 600 mm (23-5/8″), met geïntegreerde zelfsluitende werking waardoor de lades soepel kunnen rollen.
Deze lade-uittrekelementen zijn voorzien van een uitrolbeveiliging zodat de lade in de open stand kan worden gefixeerd.
De lade is eenvoudig te verwijderen.
De geleiderails 4389225 eenvoudig, gemakkelijk te produceren, flexibel naar tolerantie, veilig en duurzaam.

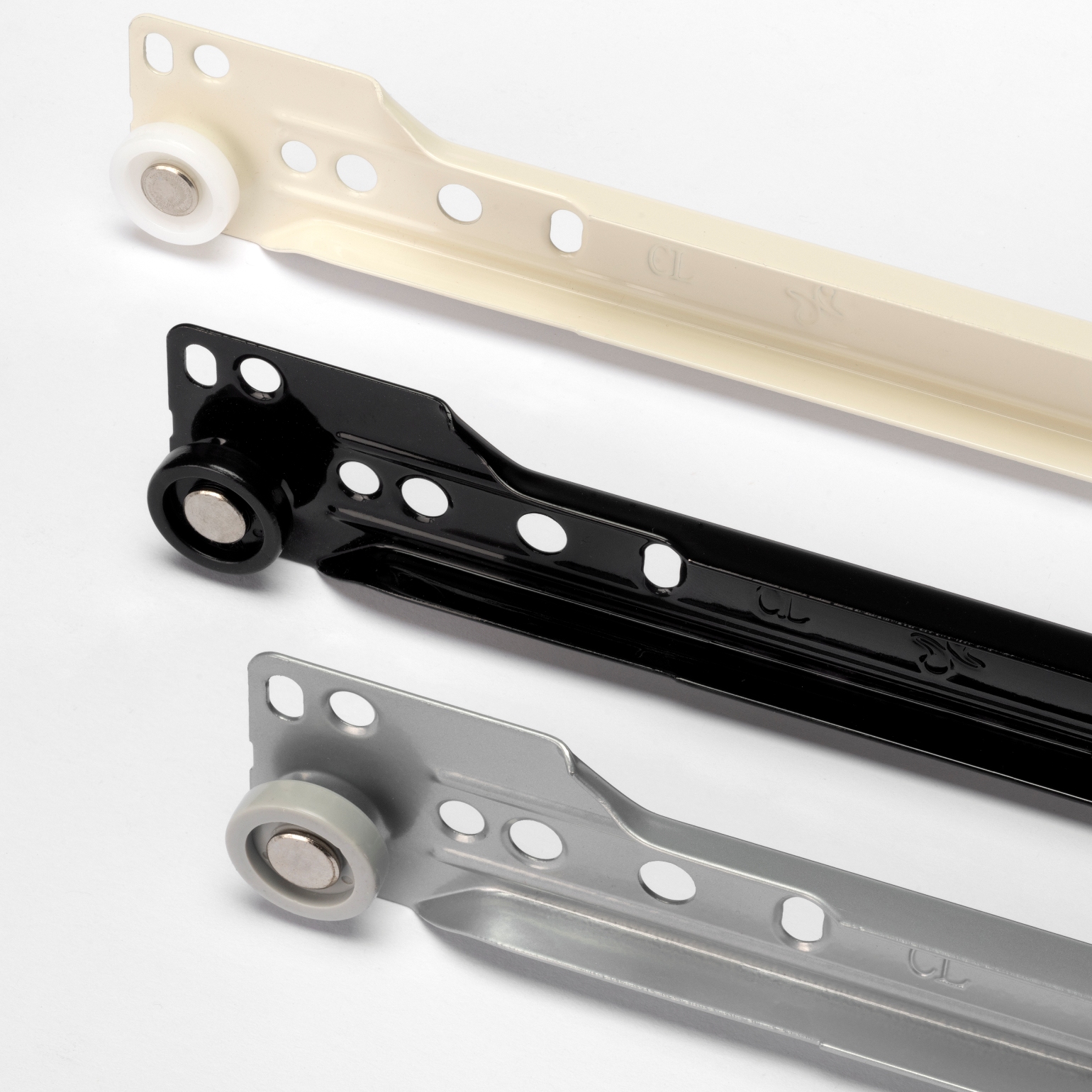

De laderails met gedeeltelijke verlenging zijn verkrijgbaar in drie oppervlaktekleuren: wit, zwart en metallic grijs.
De hoogwaardige rolgeleiders 4389225 zijn ideaal voor:
- Houten lade
- Uittrekbare lade
- Houten lade
- Keukenmeubels
- Kantoormeubilair
- Woonmeubilair
Materiaal:
De rolgeleiders 4389225 zijn gemaakt van robuust staal.
Oppervlak:
- Grijs metallic, RAL 9022, gelakt
Assemblage:
- De rolgeleiders worden bevestigd aan de ladebodem
- De bodyrail is bevestigd aan het lichaam op een afstand van 2 mm tot de rand
- De lade-uittrekelementen worden geïnstalleerd met ⌀5 mm euroschroeven met platte kop of met schroeven met platte kop, diameter ⌀3,5 mm
- Voor installatie met de euroschroeven moeten gaten van ⌀5 mm in de behuizing vanaf de vloer worden voorgeboord op een hoogte van 18,25 mm (23/32″)
- Optioneel kan een soft-close demper worden gebruikt (niet inbegrepen), zie hieronder (voor meer details zie

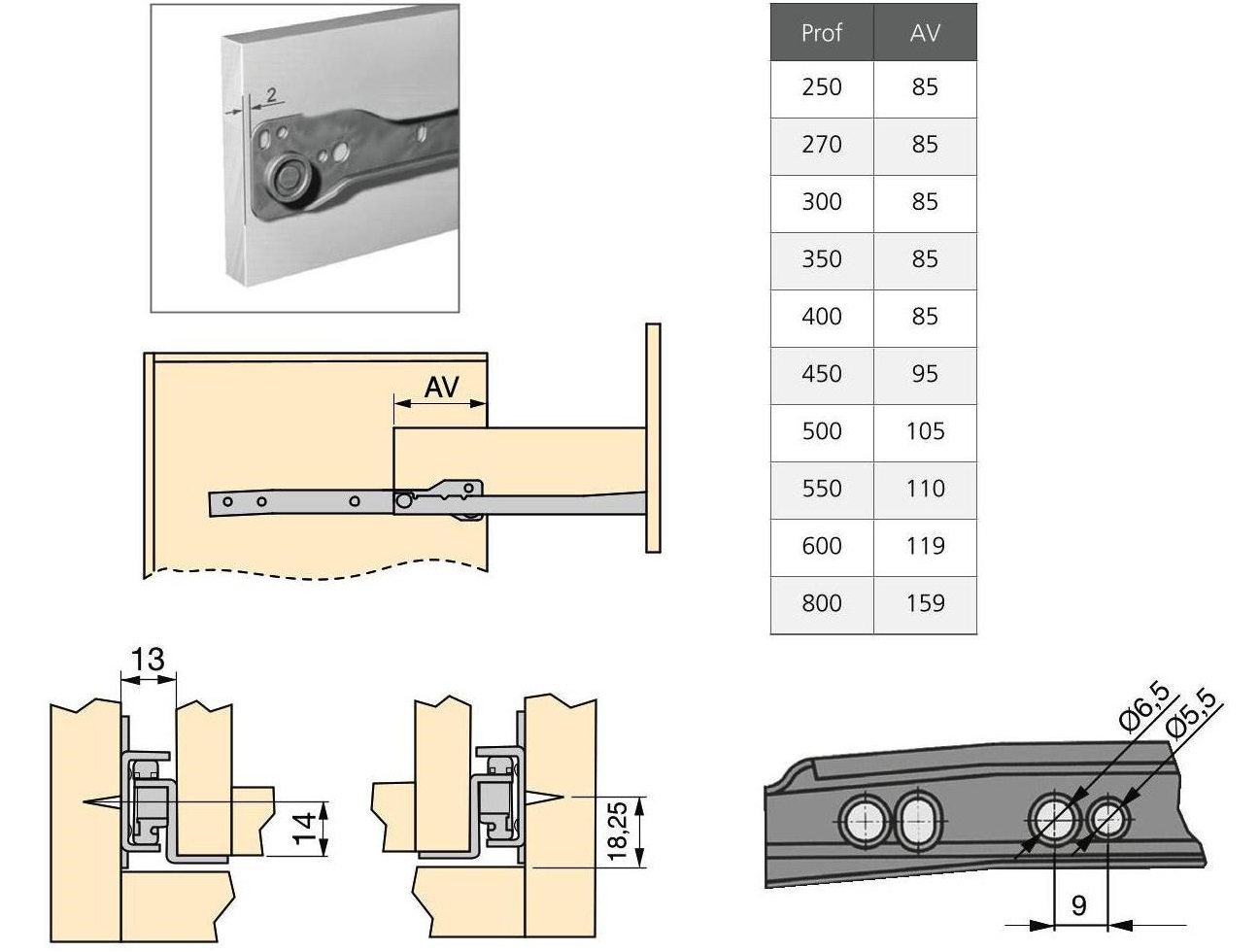

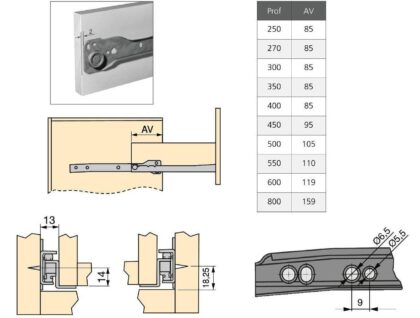

montagetekening
)
Eigenschappen:
- Laadvermogen (laadvermogen): 200 N (20,5 kp)
- Afmeting: 600 mm (23-5/8″)
- Maximaal laadvermogen (laadvermogen): 20 kg
- Met zelfsluitend op de laatste 6 cm
- Met anti-roll bescherming
- Eenvoudig verwijderen van de lade
- Zichtbaar leiderschap
- Robuust
- Compatibel met optionele soft-close demper voor retrofitting
- Gemaakt van staal
- Grijs metallic, RAL 9022, gelakt
- Hoge merkkwaliteit van UMAXO®
Afmetingen:

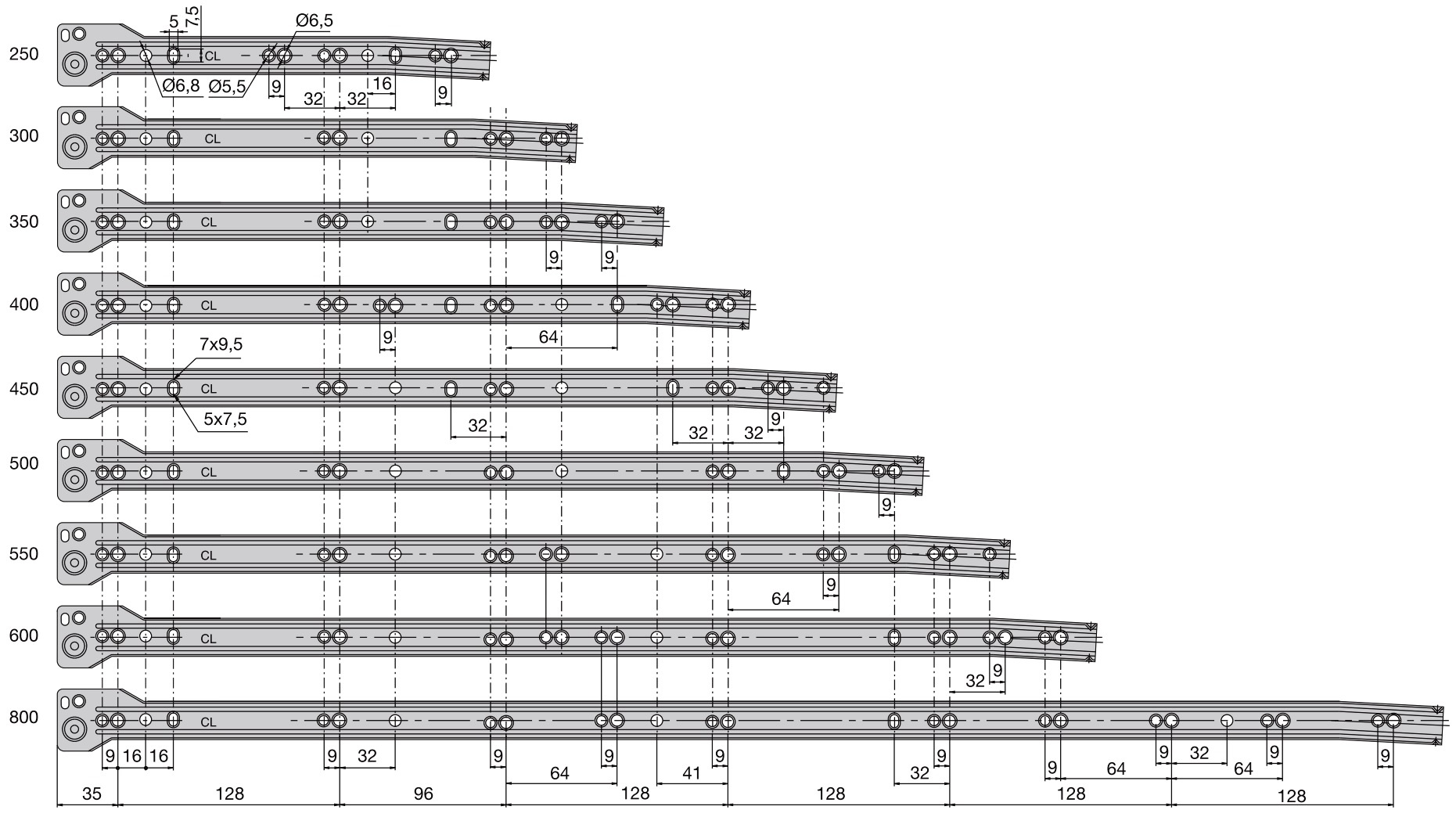

Voor meer afmetingen en details, zie technische tekening.
- Nominale lengte van geleiderails: 600 mm (23-5/8″)

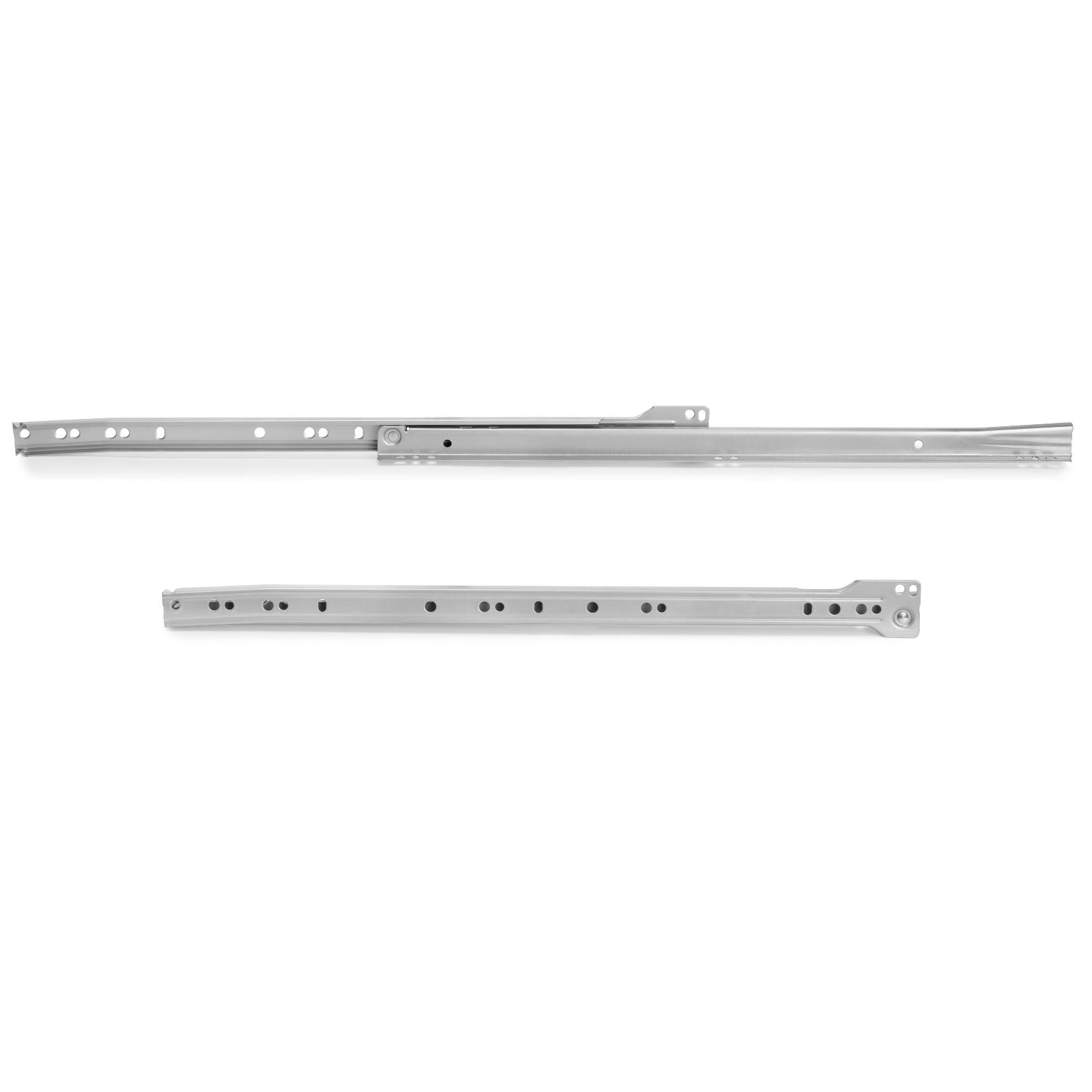

- Verlenglengte: 515 mm (20-9/32″)
- Afstand tussen de behuizing en de lade: 13 mm (1/2″)
Inbegrepen in de levering:

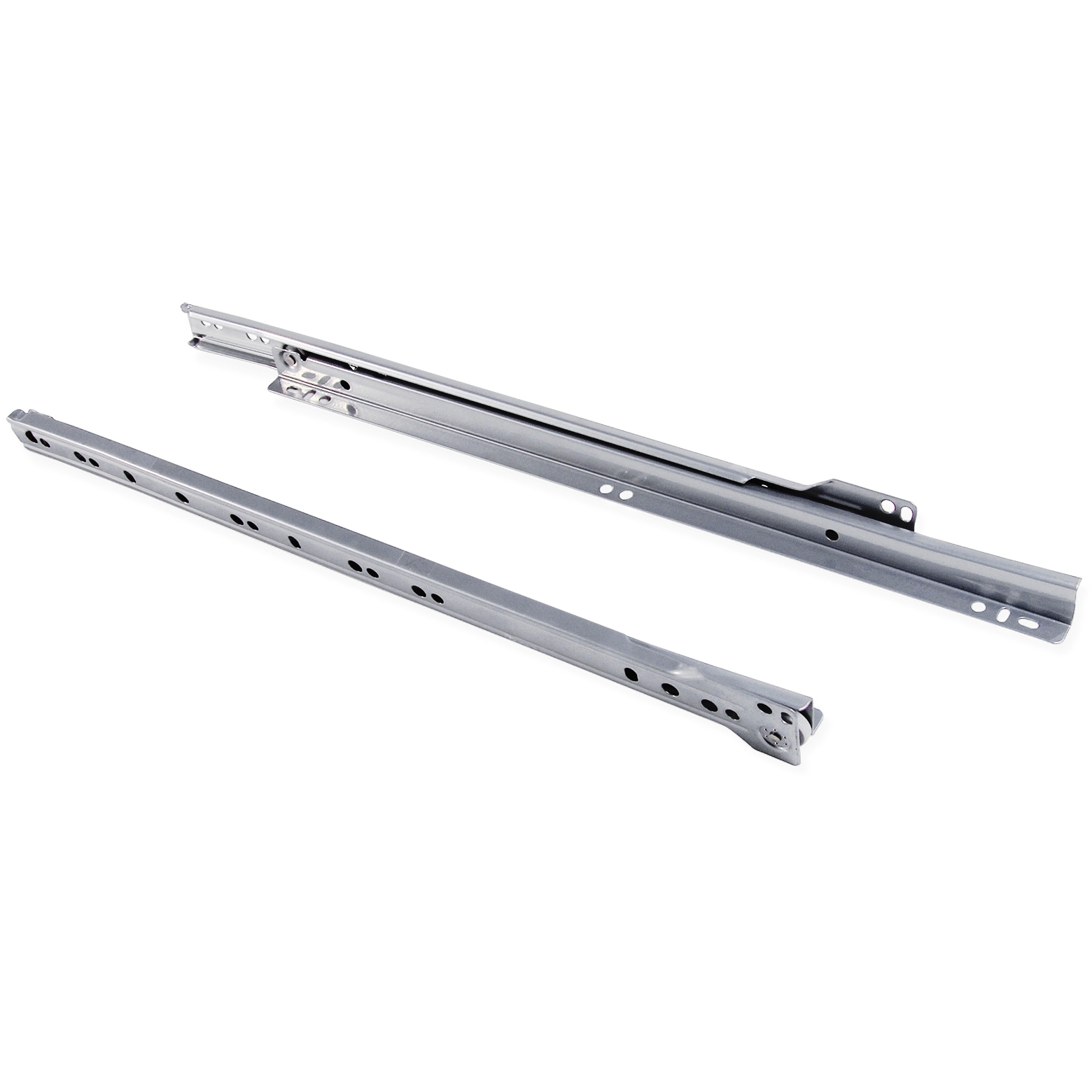

- 2 stalen rollerstuwgeleiders 4389225 (1 stuk rechts en 1 links)
- Dit item bevat geen montageschroeven
Bekijk de productvideo:
Referentienummer van de fabrikant:
- Object-ID: 4389225
Fabrikant: EMUCA
