Beschrijving

Hoogwaardige klepkoppeling, gemaakt van metaal en robuust kunststof (metaal en plastic), oppervlak: grijs, 1010321, laadvermogen: 4 kg (9 lbs)

Toepassing:

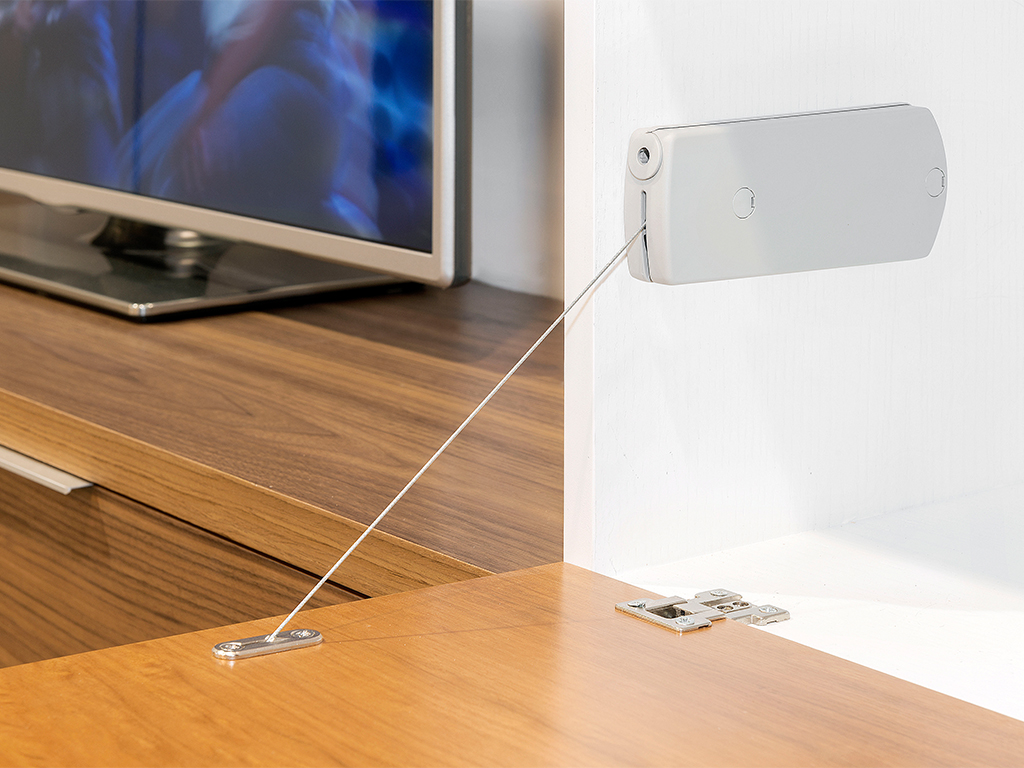

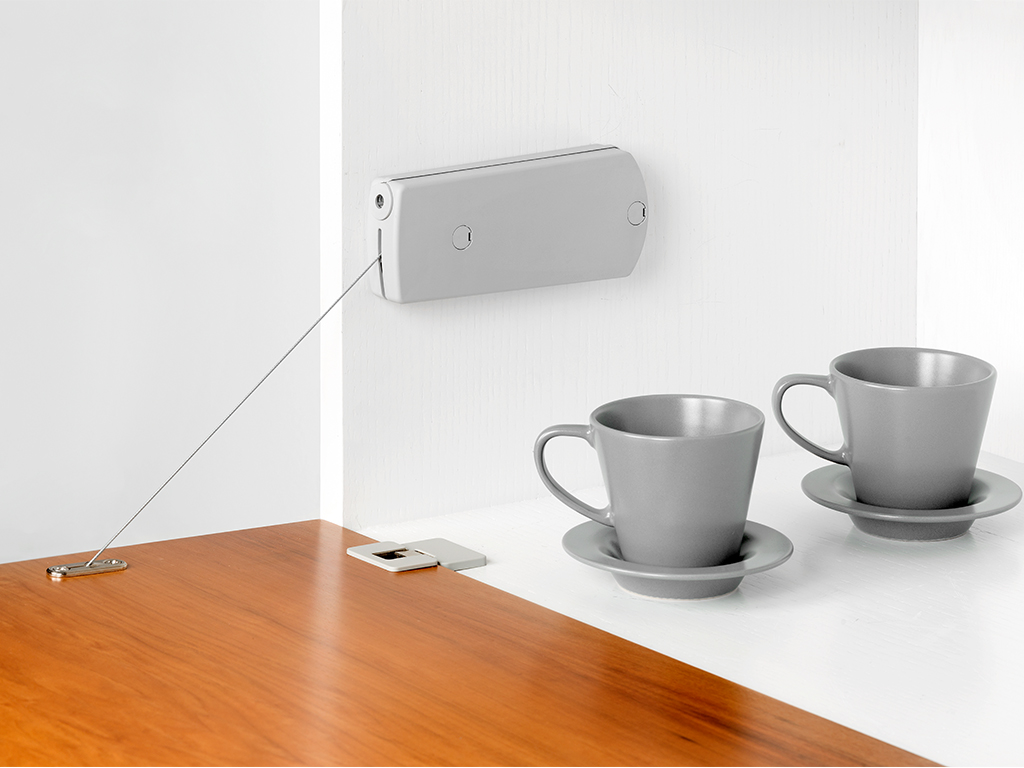

Robuuste touwklephouder voor meubelklepjes, kastkleppen, secretariskleppen, stangkleppen en nog veel meer.



De klepfitting 1010321 (Microwinch) is een compacte klephouder voor naar beneden openende meubelkleppen en werkt met een zware stalen kabel.

Wanneer het wordt geopend, vertraagt het mechanisme de neerwaartse beweging van de flap en voorkomt zo dat deze oncontroleerbaar valt.

De eindpositie van de open klep kan worden aangepast zodat het openingspad kan worden aangepast aan het meubilair en het gebruik.



De versie met een remkracht van 4 kg is bedoeld voor klephoogtes van 210 tot 480 mm (8-17/64″ – 18-57/64″); de toegestane combinatie van klephoogte, klepgewicht en aantal mechanismen wordt bepaald volgens de selectietabel.

Omdat de touwklephouder 1010321 horizontaal of verticaal kan worden gemonteerd, evenals aan de rechter- of linkerzijde, kan hij ook flexibel worden gebruikt in plattere meubelframes.

De combinatie van staal en plastic zorgt voor een compacte, robuuste constructie en maakt de inrichting bijzonder geschikt voor woning-, kantoor- en kastmeubels.

De hoogwaardige touwklephouders 1010321 zijn onder andere ideaal voor:

• Woonmeubilair
• Kantoormeubilair
• Wandkasten
• Dressoirs
• Meubelflappen
• Kastkleppen
• Secretaris-flaps
• Stangflaps

Materiaal:

• De 1010321 Rope Flap Holders zijn gemaakt van metaal en robuust plastic (metaal en plastic)
• Stalen touw
• De combinatie van metaal en kunststof zorgt voor een optimale balans tussen sterkte en flexibiliteit, waardoor de fittingen robuust en tegelijkertijd aanpasbaar zijn
• Bovendien zorgt deze combinatie van materialen voor een verbeterde esthetiek en functionaliteit, omdat het zowel stabiliteit als een verscheidenheid aan ontwerpopties biedt

Oppervlak:

• Grijs
• Grijs biedt een veelzijdige en elegante basis die goed combineert met andere kleuren en materialen, wat zorgt voor een rustige, tijdloze sfeer in zowel moderne als klassieke ruimtes
• Bovendien kan grijs accenten in een kamer benadrukken zonder zelf dominant te zijn, waardoor het ideaal is voor harmonieuze en evenwichtige interieurs

Assemblage:

• Het bevestigen gebeurt met de zes schroeven die bij de levering zijn inbegrepen (Euro-schroeven)
• De touwklephouder heeft 1010321 2 bevestigingsgaten met ⌀6,5 mm op een afstand van 110 mm; de aparte klepverbinding heeft ook twee bevestigingspunten
• Allereerst moet het aantal mechanismen dat overeenkomt met de hoogte van de klep en het gewicht van de klep worden bepaald op basis van de selectietabel
• Vervolgens worden de bevestigingspunten aan de carcasezijde gemarkeerd volgens de gewenste horizontale of verticale installatiepositie en voorgeboord voor het mechanisme met ⌀5 mm x 12 mm
• In het geval van een houten of houtgebaseerde sleutel worden twee gaten van ⌀5 mm (13/64″) x 13 mm en het middelste gat van ⌀0 mm x 11 mm gemaakt voor de klepverbinding
• De klephouder en de klepverbinding worden vervolgens gemonteerd met de meegeleverde bevestigingsschroeven

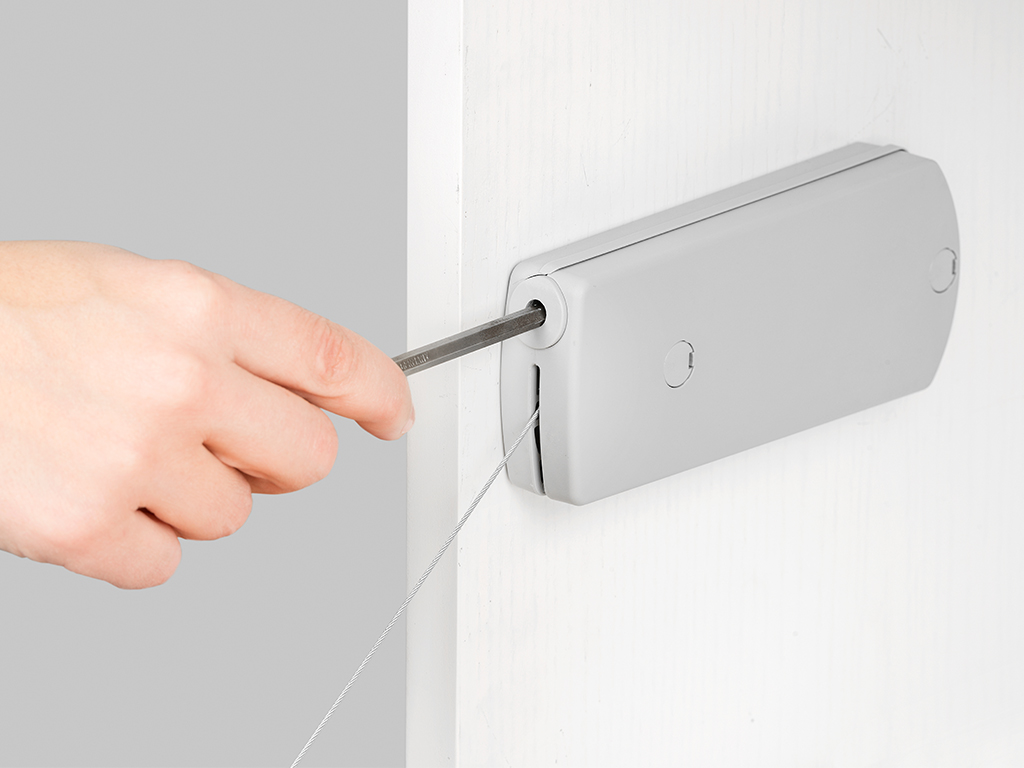

• Daarna wordt de stalen kabel aangesloten op de klepverbinding en gecontroleerd op correcte loop. Ten slotte wordt de eindopening aangepast, waarbij de klep tijdens de afstelling wordt losgemaakt (voor meer details, zie montagetekening)



Eigenschappen:

• Gewicht: 300g
• Draagvermogen (draagvermogen): 4 kg (9 lbs)
• Maat: 160,5 mm (6-5/16″)
• Verkrijgbaar in 4 versies: 4 kg, 6 kg, 10 kg, 14 kg
• Eenvoudige installatie, stabiel
• Gedempte neerwaartse beweging van de meubelflap
• Verstelbare openingspositie
• Met stalen kabel
• Kan aan de rechter- en linkerkant worden gebruikt
• Kan horizontaal en verticaal worden gemonteerd
• Voor flaphoogtes van 210 tot 480 mm (8-17/64″ – 18-57/64″)
• Voor paneeldiktes van 16 tot 22 mm (5/8″ – 55/64″)
• Compact ontwerp
• Geschikt voor platte meubelkarkassen
• Gebruik met meubelscharnieren
• Eén of twee mechanismen afhankelijk van het gewicht van de flap en de hoogte van de flap
• Grijs
• robuust
• Hoge merkkwaliteit van UMAXO®

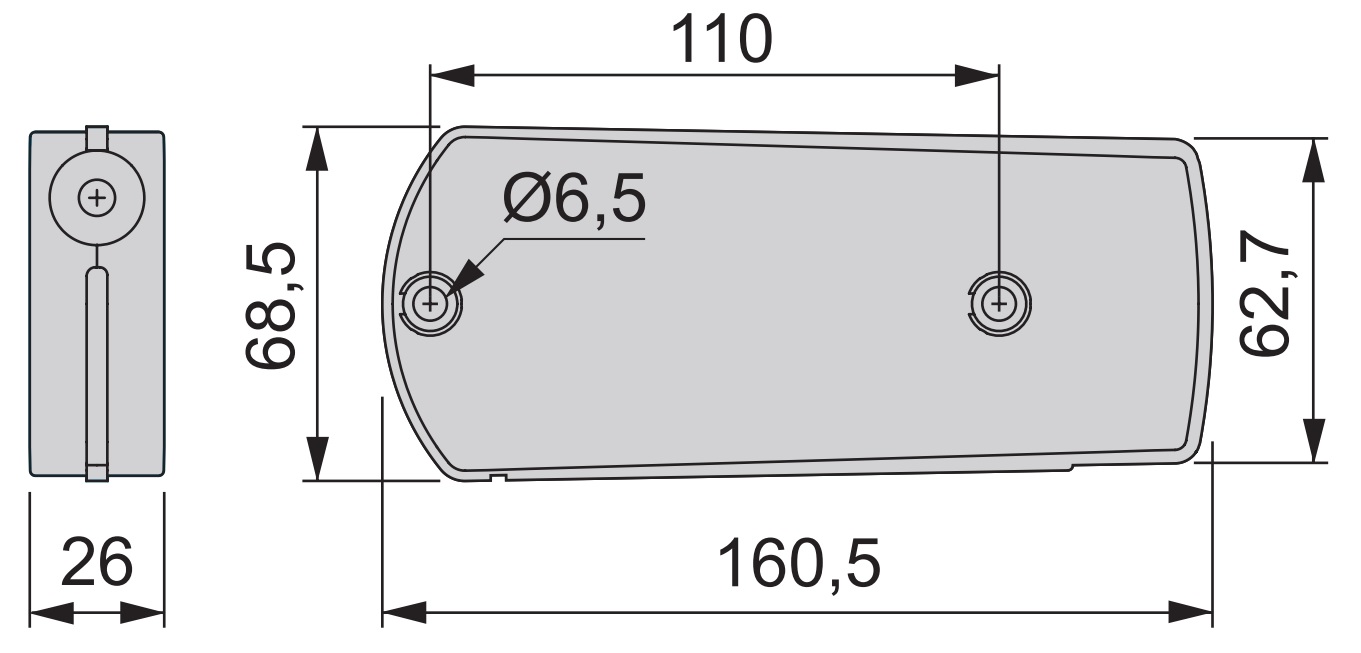

Voor meer afmetingen en details , zie technische tekening.

De afmetingen:

• Lengte: 160,5 mm (6-5/16″)
• Maximale hoogte: 68,5 mm (2-45/64″)
• Hulshoogte aan het smallere uiteinde: 62,7 mm (2-15/32″)
• Diepte: 26 mm (1-1/32″)
• Montagegatenafstand: 110 mm (4-21/64″)
• Bevestigingsgaten op het mechanisme: ⌀6,5 mm (1/4″)

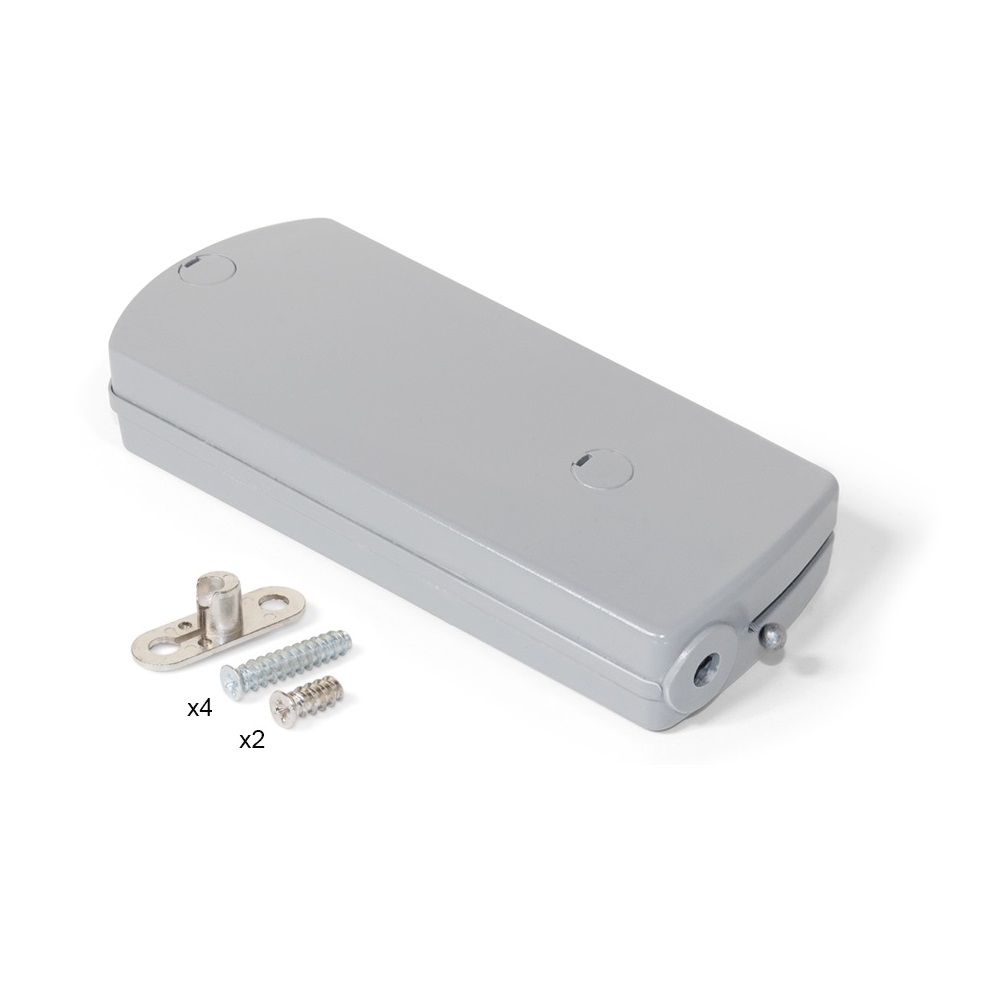

Inbegrepen in de levering:

• 1 set touwklephouders 1010321 gemaakt van metaal en robuust plastic, grijs
• 6 stukken Euro-schroeven

Extra informatie:

• Montage-instructies downloaden

Referentienummers van de fabrikant:

• Artikel-ID: 1010321
• GTIN-nummer (EAN, UPC): 8432393100647

Fabrikant: EMUCA
