Beschrijving
Praktische drukknopsluiting (drukbout) voor dikke meubeldeuren 22 mm (55/64″) – 25 mm (63/64″), gemaakt van robuust polyamide (PA, nylon), oppervlak: bruin, SL-B251-BR
Toepassing:
Push-Latch voor camperombouw, jachtinterieur, caravanmeubels en nog veel meer.
De SL-B251-BR drukknopsluiting is voorzien van een drukknop met een stevige schuifsluiting.
Het compacte ontwerp vereist slechts een boring van 15 mm en steekt nauwelijks uit, waardoor een eenvoudig ontwerp aan de voorkant mogelijk is.
Het geïntegreerde veermechanisme houdt de deur met ongeveer 16 kgf veilig gesloten – zelfs in het geval van trillingen in voertuig- of scheepstoepassingen.
Een afstandsring maakt aanpassing aan deurdiktes van 18 tot 21 mm mogelijk en zorgt voor een spelingvrije pasvorm.
De slijtvaste polyamide behuizing is licht van gewicht, corrosiebestendig en ondoordringbaar voor vocht.
De hoogwaardige drukknopsluitingen 140-060-017 zijn ideaal voor o.a.:
- Winkelinrichting
- Beursmeubilair
- Meubels deuren
- Training
- Deuren
- Lichtgewicht meubels
- Keuken bovenkasten
- Ombouw camper
- Jacht Interieur
- Caravan meubels
Materiaal:
- De drukknopsluitingen 140-060-017 zijn gemaakt van robuust polyamide (PA, nylon)
- Polyamide is ideaal voor meubelbeslag en industriële hardware omdat het robuust, corrosiebestendig, geluidsabsorberend en glad is, wat zorgt voor duurzame en gemakkelijk verplaatsbare hardware.
Oppervlak:
- Bruin
- Bruin geeft een gevoel van warmte en comfort, wat een gezellige en uitnodigende sfeer creëert, ideaal voor woon- en eetgedeeltes
- Bruin past goed bij hout en is een veelzijdige, neutrale kleur die goed past bij andere kleuren en materialen en tijdloze elegantie uitstraalt
Assemblage:
- De bevestiging gebeurt met behulp van de zes meegeleverde schroeven (Pan-Head spaanplaatschroef 3 x 14 mm)

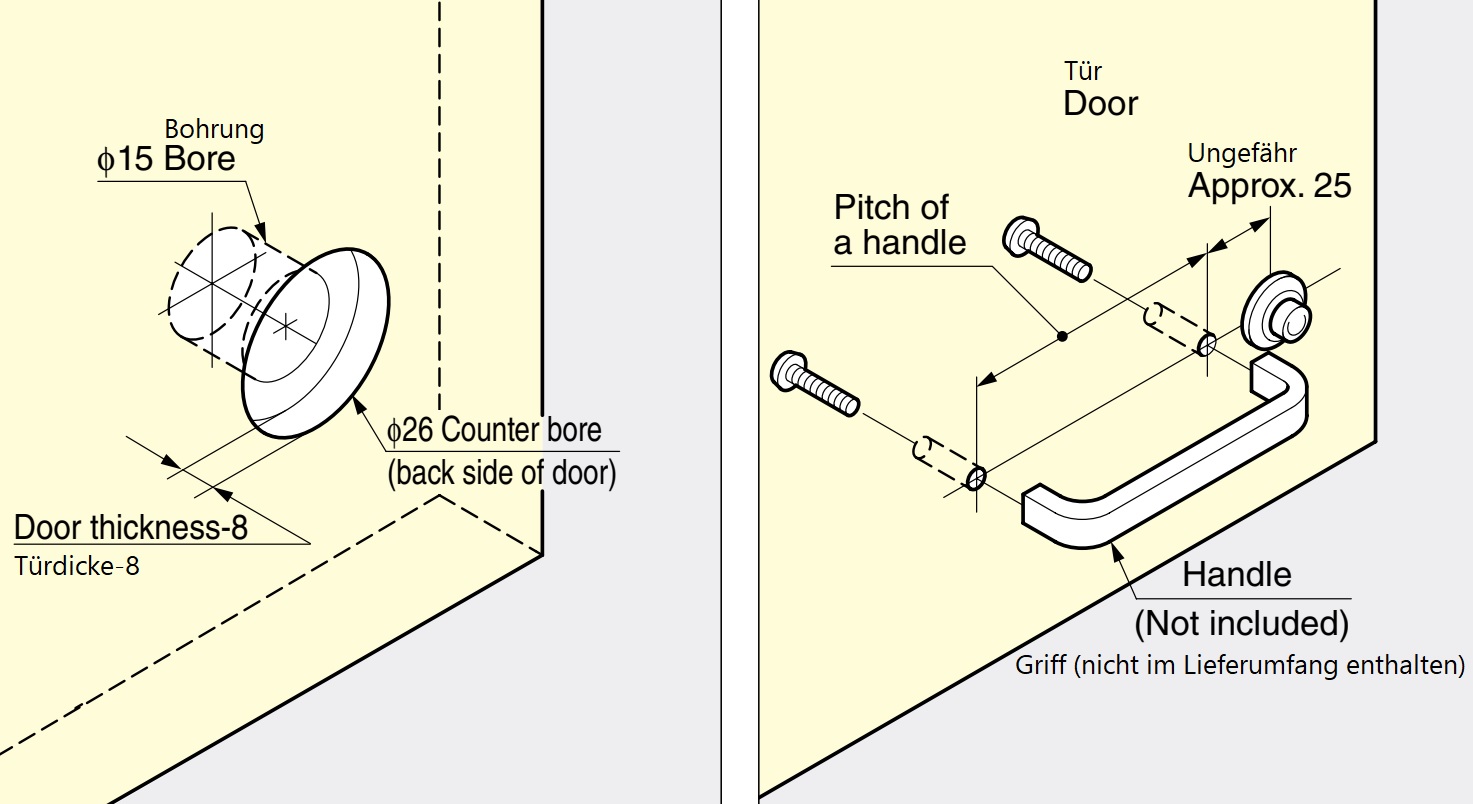

- Eerst moet er een hoofdgat gemaakt worden met een diameter van ⌀15 mm (19/32″)
- Dan moet er aan de binnenzijde van de deur een tegengat gemaakt worden met een diameter van 26 mm (1-1/32″) en een diepte = deurdikte − 8 mm
- Vervolgens wordt de drukknop met de moer aan het gat bevestigd
- Het boutlichaam wordt met vier spaanplaatschroeven van 3 x 14 mm in de voorgetrokken sleufgaten geschroefd, waarbij de afstandsring afhankelijk van de dikte van de deur wordt ingebracht

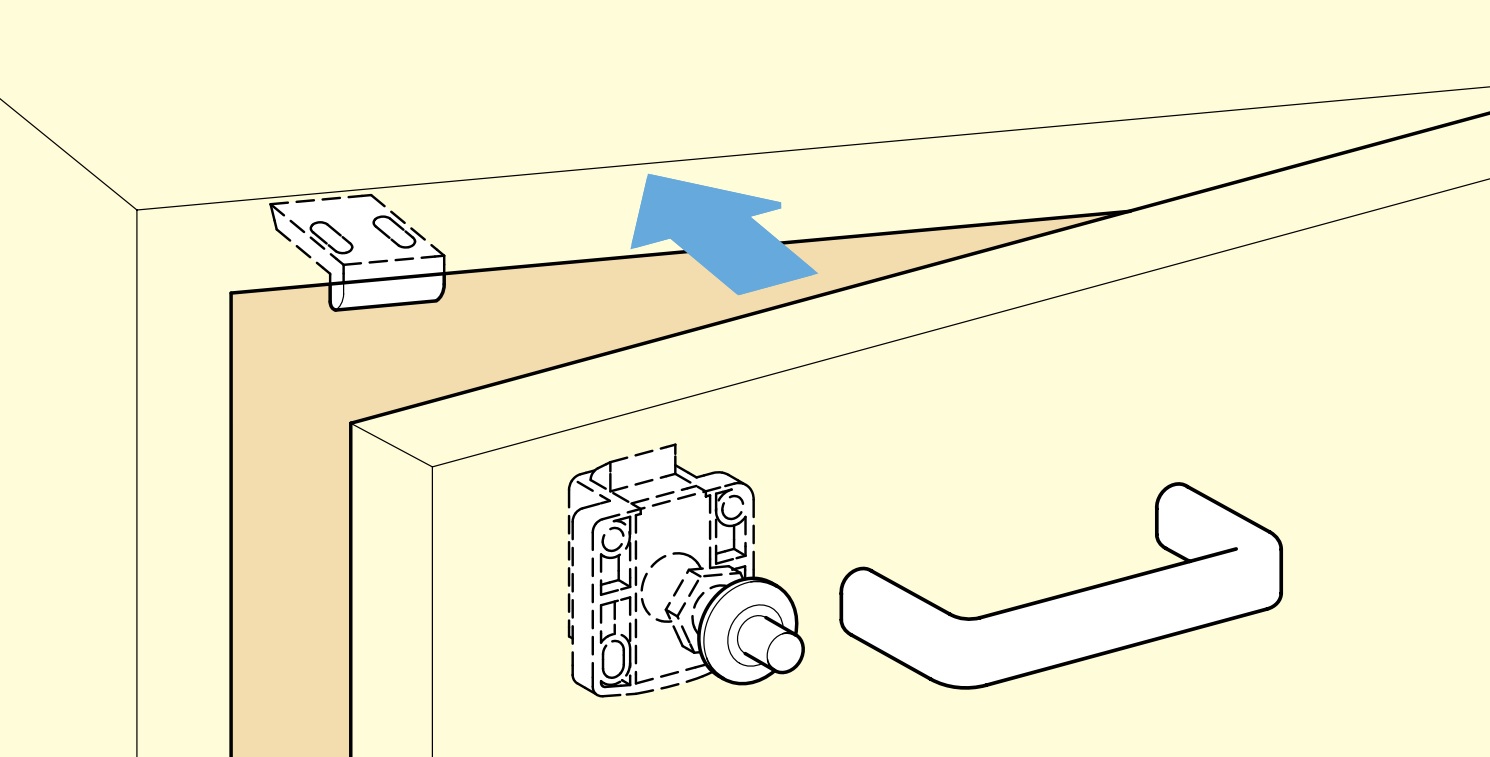

- De tegenplaat wordt vervolgens aan de voorkant van de carrosserie uitgelijnd en vastgeschroefd zodat de bout netjes op zijn plaats klikt

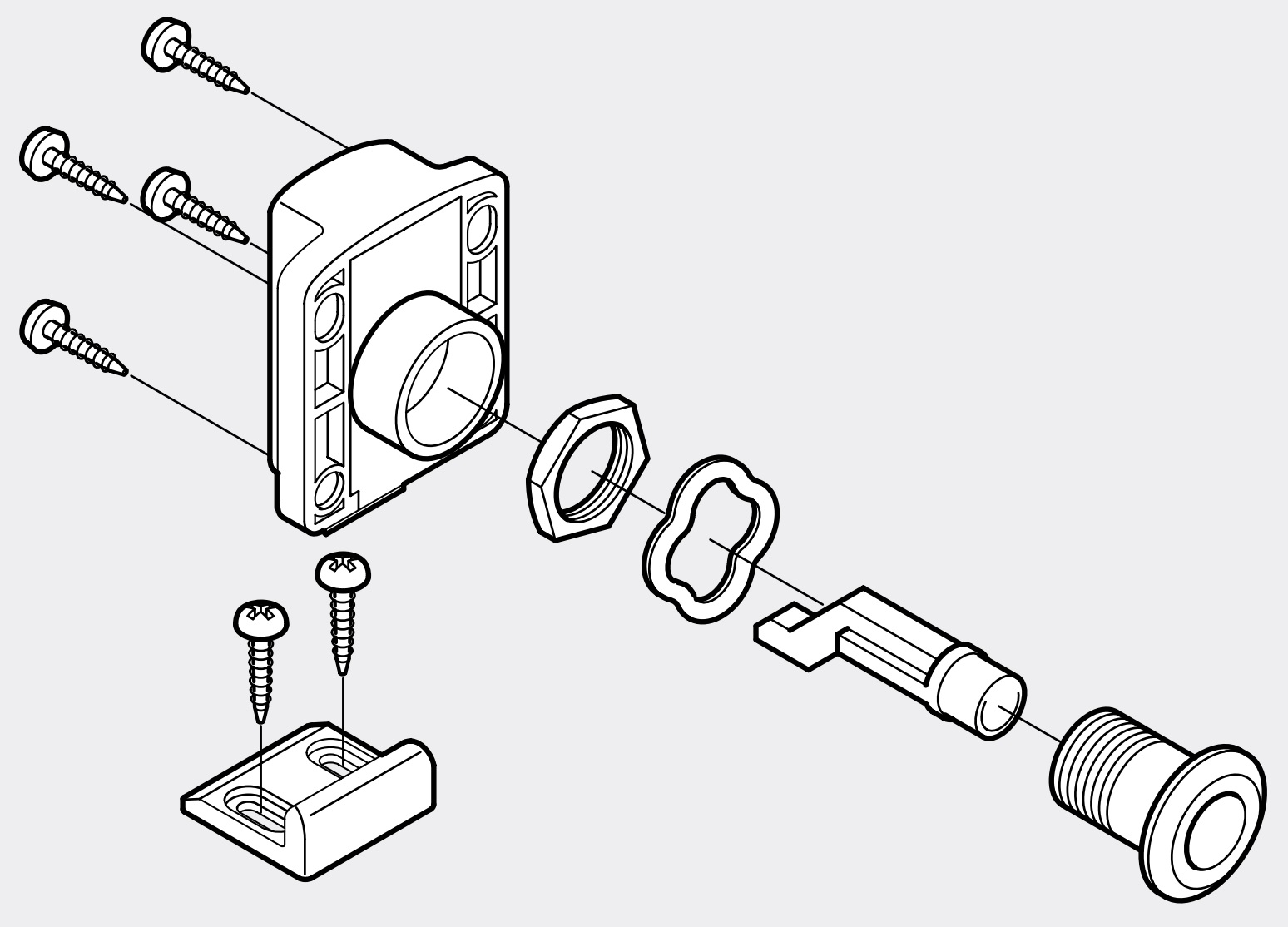

- Ten slotte wordt de sluitfunctie gecontroleerd en indien nodig via de sleufgaten afgesteld (voor meer details, zie montagetekening)
Eigenschappen:
- Gewicht: 23,5 gram
- Laadvermogen (laadvermogen): 156,8 N (16 kp)
- Afmeting: 26 mm (1-1/32″)

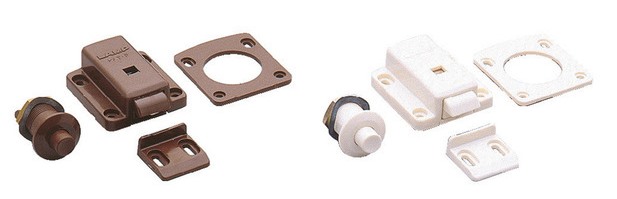

- Verkrijgbaar in de kleuren: ivoor en bruin
- Verkrijgbaar voor normale deuren (18-21 mm) en voor dikke deuren (22-25 mm)
- Eenvoudige installatie, praktisch, stabiel
- Houdt deuren veilig gesloten door veerkracht
- Geluidsarme opening met één druk op de knop
- Eenvoudige aanpassing aan verschillende deurdiktes
- Corrosiebestendig, slagvast polyamide
- Hoge houdkracht van ongeveer 16 kgf
- Geschikt voor meubels, voertuigen en scheepvaart
- Laag gewicht
- bruin
- Robuust (slijtvast, veerkrachtig, bestand tegen veel chemicaliën, hittebestendig)
- hoge merkkwaliteit van Sugatsune / LAMP®

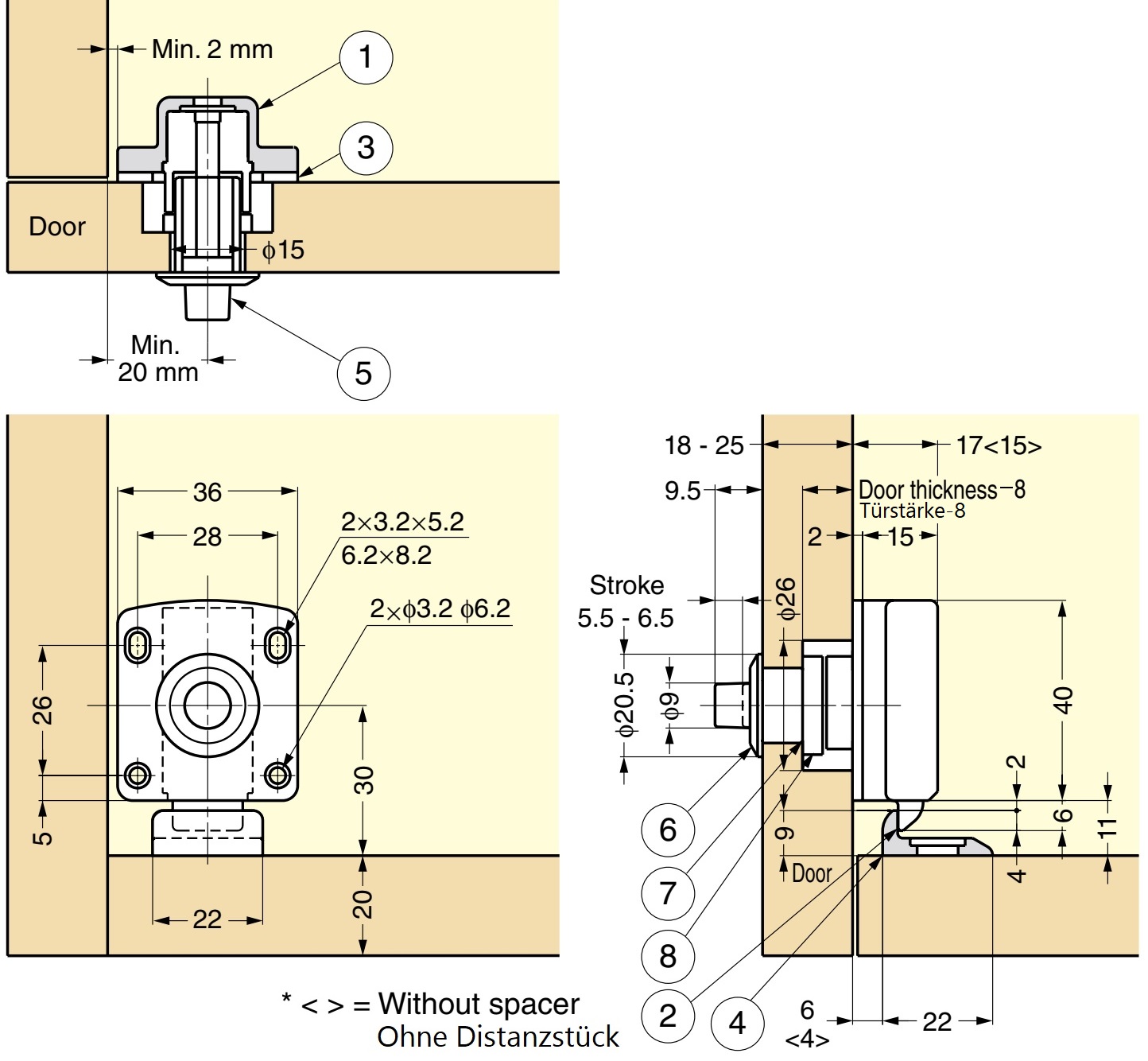

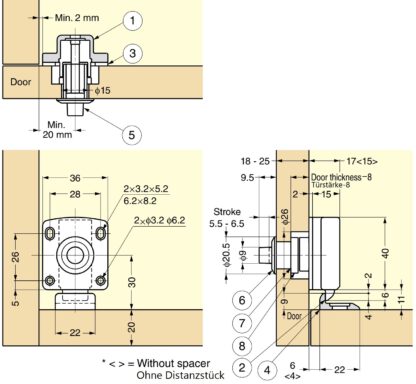

Voor meer afmetingen en details, zie technische tekening.
De afmetingen:
- Lengte drukknopsluiting: 40 mm (1-37/64″)
- Breedte: 36 mm (1-27/64″)
- Diepte: 15 mm (19/32″)
- Diameter drukknop: ⌀20,5 mm (13/16″)

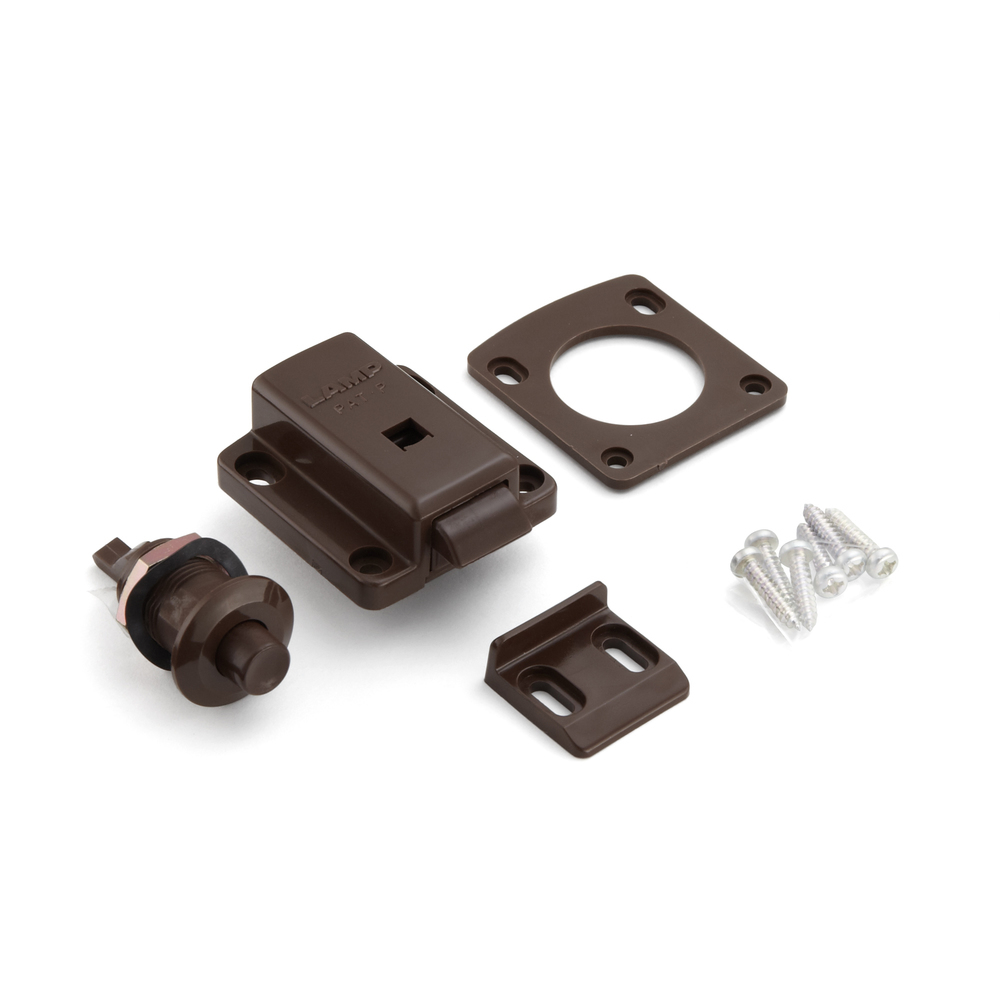

Inbegrepen in de levering:
- 1 stuk drukknoopsluiting 140-060-017 van robuust polyamide, bruin
- 1 stuk sluitplaat
- 1 stuk afstandsring
- 1 stuk drukknop
- 6 Pan-Head spaanplaat schroeven 3 x 14 mm
Extra informatie:
Referentienummer van de fabrikant:
- Artikel-id: 140-060-017
- Artikelnummer: SL-B251-BR
- EAN-nummer: 4510932059565
Fabrikant: Sugatsune / LAMP® (Japan)
